Studio 5000 Logix Designer, являясь развитием RSLogix 5000, обеспечивает основу для программирования контроллеров Logix (начиная с firmware version 21).
Заказные номера у ПО Studio 5000 Logix Designer и RSLogix 5000 одни и те же; имея лицензию на одно из них, вы можете пользоваться и тем, и другим.
Заказная информация
| Заказной номер | Service Edition 9324-RLD000ENE |
Mini Edition 9324-RLD200ENE |
Lite Edition 9324-RLD250ENE |
Standard Edition 9324-RLD300ENE |
Full Edition 9324-RLD600ENE |
Professional Edition 9324-RLD700NXENE |
|---|---|---|---|---|---|---|
| Релейная логика LD | только просмотр | + | + | + | + | + |
| Функциональные блочные диаграммы FBD | только просмотр | + | только просмотр | + | + | |
| Последовательные функциональные схемы SFC | + | + | + | |||
| Структурированный текст ST | + | + | + | |||
| Поддержка ControlLogix | + | – | – | + | + | + |
| Эмулятор Emulate 5000 | – | – | – | – | – | + |
Подробнее тут: 9324-QR001-EN

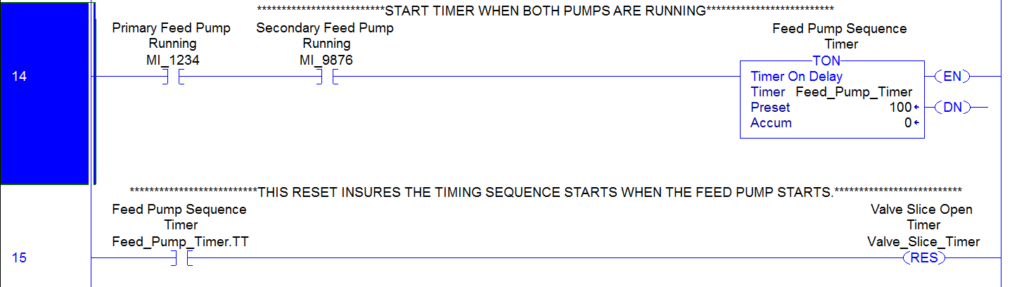

Релейная логика (Ladder Diagram)
Подходит для:
- Длительного и/или параллельного выполнения операций
- Булевых и побитных операций
- Сложных логических выражений
- Обработки сообщений
- Технологических блокировок
Функциональные диаграммы (Function Block Diagram)
Подходят для:
- Непрерывного управления техпроцессом или приводными системами
- ПИД-регулирования
- Вычисления расхода
Последовательные схемы (Sequential Function Chart)
Подходят для:
- Высокоуровневой координации процессов
- Повторяющихся последовательностей операций
- Управления производством партий
- Управления перемещением
- Процессов на основе конечных автоматов

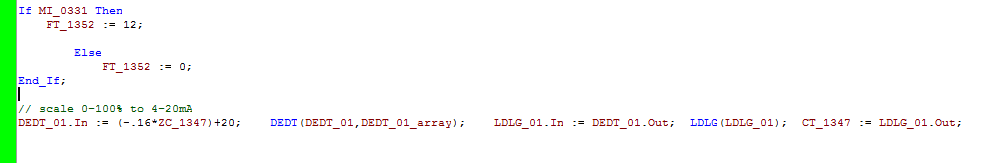

Структурированный текст (Structured Text)
Подходит для:
- Сложных математических вычислений
- Обработки массивов и таблиц в цикле
- Обработки ASCII строк или протоколов обмена
