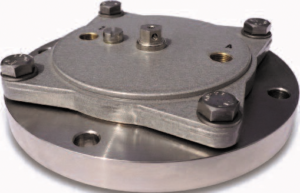

Пневматический измерительный преобразователь давления серия 931


Преобразователь давления разработан для того, чтобы преобразовывать статическое давление жидких сред или суспензий, а так же давления пара или газа в соответствующее давление выходящего воздуха. В диапазоне от 0-25 мл бар до 0-4 бар передаточное отношение между входом и выходом составляет 1:1.

Преимущества:

  • Надежная и легко очищаемая конструкция, не требующая специального обслуживания.
  • Надежное функционирование и простой монтаж.
  • Экономичная передача измеряемой величины благодаря прямому монтажу.

Применение

Преимущественно этот преобразователь используется для непрямого измерения уровня жидкости или степени заполненности сосуда, а также для измерения давления и перепадов давления.Материал, из которого изготовлены рабочие детали, подобран в соответствии с требованиями среды так, что его можно применить практически везде, особенно в химической, пищевой отраслях промышленности, при производстве бумаги или сахара. Применяется не только для жидкостей или газов, но и для шламовых сред и сред, содержащих примеси и кристаллы.Кроме того, он используется как разделитель для измерительного преобразователя давления и разности давлений (особенно для агрессивных сред). В последнем случае нулевого статического поддавливания не требуется.

Товарная линейка Серия р макс. T мин./макс.

Пневматический измерительный

преобразователь давления

931 4 бар -50°C / 200°C

Техническая информация

Mounting With flange 0 140 mm or flange DN 80 PN 16 acc. to EN 1092-1
Material Body brass, flange stainless steel 1.4571 or PVC or PTFE diaphragm PTFE glass-fibre reinforced or Viton, reinforced with polyester
Mounting position Anyone
Temperature range Flange stainless steel, diaphragm PTFE -50…200 °C
  Flange stainless steel, diaphragm Viton -20…150 °C
Measuring range [bar(g)] Diaphragm Overload capacity [bar(g)]
  0…4 PTFE 6,0
  0…0,25 Viton 3,8
Measuring failure < 0,2 % of measuring value
Sensitivity < 0,2 mbar
Hysteresis < 1 mbar for Teflon-diaphragm
  < 0,2 mbar for FKM-diaphragm
Air supply pressure pZ 1,2 x of final value of adjustment range, minimum 1,4 bar
Air consumption < 80 Sdm3/h.
Connections G 1/8
Dimensions Please refer to the dimensional drawing
Weight App. 1,3 kg w/o flange / app. 2,5 kg with flange
