1756 ControlLogix


X

Системы управления на базе ControlLogix обеспечивают непревзойденное быстродействие и при этом просты в использовании. Глубокая интеграция среды разработки, контроллера и модулей ввода-вывода снижает время на разработку, затраты на пусконаладку и обслуживание. Сочетание технологических задач и функций безопасности в одном шасси делает такие решения по-настоящему универсальными. Кроме того, доступны возможности по резервированию и модели для жестких условий эксплуатации.

Новая линейка 1756-L8x:

  • Увеличено быстродействие и объем памяти
  • Встроенный гигабитный Ethernet порт
  • Стоимость приблизительно равна ControlLogix 7x
  • Функциональная безопасность и резервирование планируются в 2019

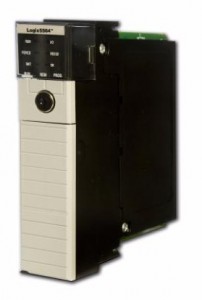

1756-l6
1756-L6x

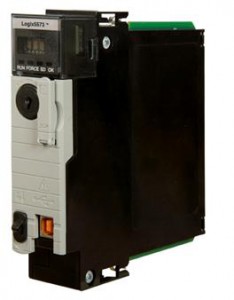

1756-l7
1756-L7x (5570)
1756-l8x
1756-L8x (5580)
Рабочая память 1756-L61: 2 МБ
1756-L62: 4 МБ
1756-L63: 8 МБ
1756-L64: 16 МБ
1756-L65: 32 МБ
1756-L71: 2 МБ
1756-L72: 4 МБ
1756-L73: 8 МБ
1756-L74: 16 МБ
1756-L75: 32 МБ
1756-L81: 3 МБ
1756-L82: 5 МБ
1756-L83: 10 МБ
1756-L84: 20 МБ
1756-L85: 40 МБ
Flash-память CompactFlash 128 МБ
1784-CF128
Secure Digital
1 ГБ в комплекте
Secure Digital
2 ГБ в комплекте
Встроенные порты 1 порт RS-232 1 порт USB 1 порт USB
1 порт Ethernet (10/100/1000)
Опции коммуникаций EtherNet/IP
ControlNet
DeviceNet
Data Highway Plus
Remote I/O
SynchLink
Резервное питание Литиевая батарея
1756-BA1
1756-BA2
Емкостной модуль
1756-ESMCAP
1756-ESMNSE
1756-ESMNRM
Несъемный емкостной модуль
Поддержка резервирования Да (руководство) Ожидается
Сертифицирован для SIL2 Да (руководство) Нет (используйте GuardLogix)
Языки программирования Relay ladder
Structured text
Function block
Sequential function chart
(сравнение)
Параллельные задачи 32
Рабочая температура 0..60°C
Рассеиваемая мощность 3.5Вт 2.5Вт 6.2Вт
Вес 0.32кг (серия A), 0.35кг (серия B) 0.25кг 0.394кг
Снят с производства
1 июня 2017
Документация L7x Документация L8x
