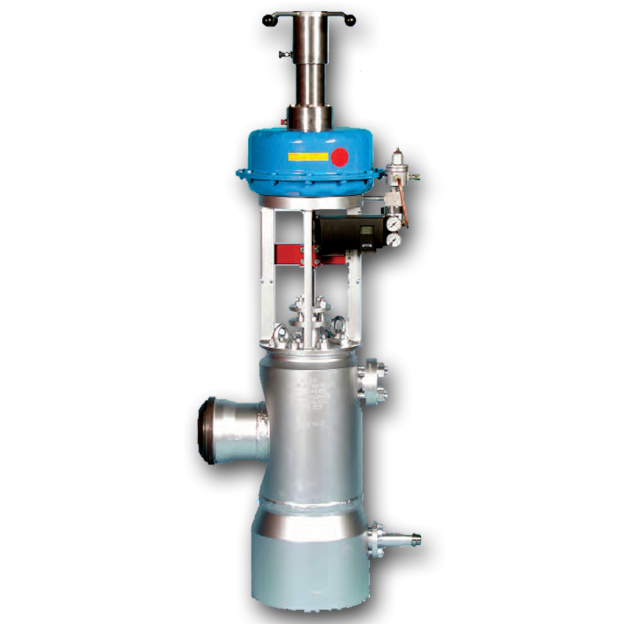

Паропреобразовательные клапаны

Паропреобразовательные клапаны ARCA производятся с учетом особых условий Вашего производства. Для удовлетворения всех требований по температуре и давлению мы предлагаем широкий ряд конструктивных решений и материалов – от литых корпусов проходного типа, до клапанов углового типа из кованой стали. ARCA предлагает арматуру, оптимизированную с технической и коммерческой точки зрения, для максимальной эффективности как небольших установок, так и крупных электростанций

Высокоэффективный привод клапана:
Вне зависимости от целей применения, будь то функция регулирования или защиты, привод для паропереобразующего клапана ARCA будет адаптирован к Вашей установке. Это становится возможным за счёт наличия широкого спектра пневматических, электрических и гидравлических типов привода. Усилие привода, закрывающее клапан, определяется в соответствии с Вашими требованиями.

Многофункциональный позиционер:
Цифровой позиционер ARCAPRO® обеспечивает паропреобразовательные клапаны многофункциональным интерфейсом для контроллера или системы управления процессом. Он монтируется на приводе напрямую или на ребре NAMUR с наивысшей точностью благодаря стабильному рычагу обратной связи. Используются стандартные сигналы от 4 до 20 мА. Для организации цифрового интерфейса с двухсторонним обменом данными (включая данные о состоянии) можно использовать стандарты HART, Profibus, и Foundation fieldbus. Это означает, что позиционер можно настроить непосредственно на участке или дистанционно, через коммуникационные системы. Кроме того, по запросу, доступно вспомогательное оборудование (усилители, конечные переключатели и электромагнитные клапаны).

Статическая и динамическая герметичность:
Мы предлагаем динамическое уплотнение штока и статическое уплотнение крышки клапана в соответствии с параметрами давления и температуры на Вашей установке. При этом учитывается качество обработки поверхности штока и материал набивки сальника. Для предотвращения ошибок при сборке и обслуживании уплотнения крышки применяется её камерная конструкция. Для применения под высоким давлением используется самоподжимающаяся крышка. Это гарантирует, что клапан остается герметичным, независимо от уплотняющего момента на болтах крышки. Эти особенности конструкции обеспечивают невосприимчивость затвора к действию каких-либо боковых сил, что уменьшает образование протечек.

Универсальные дросселирующие узлы:
Они являются наиболее важными функциональными элементами, отвечающими за регуляцию давления и температуры. Перфорированные дроссельные узлы разрабатываются и изготавливаются таким образом, чтобы соответствовать заданным условиям потока и требуемому диапазону их изменений. Выбор способа впрыска воды зависит от разницы температур пара и охлаждающей воды. Для сфер применения, где уделяется повышенное внимание безопасности, на входе пара установлен грязевой фильтр. Это предотвращает попадание инородных тел и защищает от повреждений. Запатентованная конструкция поджатого седла клапана гарантирует его быстрое, экономичное и легкое обслуживание без помощи специальных инструментов.

Описание технологий

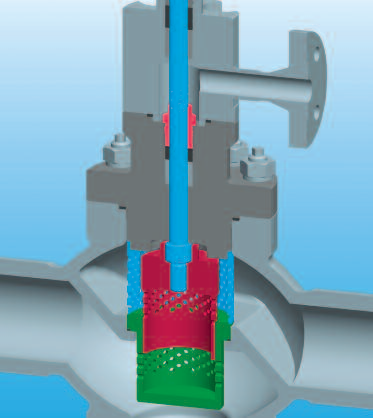

Впрыск через шток клапана
В этой конструкции впрыск воды осу-ществляется через полый шток клапана непосредственно в промежуточную каме-ру (перфорированные плунжер-седло).
Турбулентность здесь самая высокая, а условный проход камеры регулируется в зависимости от требуемого расхода пара.
Это обеспечивает оптимальное испарение и предохраняет корпус клапана от непо-средственного контакта с водой.
Проходной тип с фланцем (тип 52…)
Литой корпус базовой серии проходного типа (здесь: фланцевого исполнения) оптимизирован для преобразования пара низкого давления с минимальным перепадом давления.
Охлаждающая вода впрыскивается внутрь камеры при дросселировании пара перфорированным плунжером-сед-лом.
Проходной тип с концами под приварку и расширителем (тип 51…)
Пароохладительные узлы на применениях со средним давлением пара, как правило, ввариваются в трубопровод. Для сни-жения уровня шума в таких случаях довольно высокий перепад давления необходимо дросселировать в несколько стадий, например, с помощью трёх-стадийного дроссельного узла (см. иллюстрацию). Стандартный литой корпус может компоноваться расширителем на выходе, чтобы иметь достаточный объем для сдросселированного пара.
Проходной тип с пароводяной форсункой
Здесь с помощью перфорированного дроссельного узла регулируется расход пара, после чего энергия пара исполь-зуется в двухкомпонентной форсунке.
Таким образом, проходной клапан с форсункой, установленной ниже по потоку, заменяет необходимый в таких случаях дополнительный регулирующий клапан подачи пара.
Кольцевая форсунка
Кольцевая форсунка идеально подходит для очень больших расходов острого пара и охлаждающей воды. Принцип её работы аналогичен принципу работы пароводяной форсунки. Отличие состоит в том, что здесь острый пар подается через перфорированный плунжер в кольцевую камеру. В этой камере пар активно взаимодействует с впрыски-ваемой водой (подача которой регули-руется клапаном охлаждающей воды), полностью испаряя её на выходе клапана.
Впрыскивающий пароохладитель
Впрыскивающие охладители пара пред-ставляют собой систему последовательно установленных однофазных форсунок, задействованных последовательно в зависимости от требуемой производи-тельности. Необходимый перепад давления на каждой форсунке поддержи-вается постоянным, что обеспечивает оптимальный профиль распыления воды.
При сверхвысоком давлении подачи охлаждающей воды здесь может исполь-зоваться дополнительный контур регули-рования давления.

Краткие ТТХ серий

Паро-

преобра

зователь-

ные

клапаны

Проходная

форма

510+520 DN50 – DN800 PN16-PN250 до 450°C
DN2″ – DN32″ ANSI150 -ANSI1500 до 450°C
Угловой

клапан

550 DN80 – DN200 PN16-PN250 до 450°C
DN3″ – DN8″ ANSI150 – ANSI1500 до 450°C
560 DN80 – DN200 PN16-PN250 до 600°C
DN3″ – DN8″ ANSI150 – ANSI1500 до 530°C
570 DN25 – DN250 PN16 -PN400 до 450°C
DN1″ – DN10″ ANSI150 – ANSI2500 до 450°C
580 DN25 – DN250 PN16 -PN400 до 620°C
DN1″ – DN10″ ANSI150 – ANSI2500 до 620°C
590 DN25 – DN100 PN16 -PN400 до 620°C
DN1″ – DN4″ ANSI150 – ANSI2500 до 620°C
