CompactLogix

Платформа CompactLogix отличается компактным исполнением и высокой производительностью и сочетает в себе все преимущества платформы Logix: общую среду программирования, общие сети и единый механизм управления. Платформа CompactLogix в сочетании с модулями Compact I/O прекрасно подходит для решения небольших задач управления на уровне технологической установки, предлагая при этом высокую мощность и масштабируемость. Платформа CompactLogix наилучшим образом подходит для систем, в которых требуется автономный контроллер, подключенный к системе по сети EtherNet/IP, ControlNet или DeviceNet. При повышении требований к системе ввод-вывод может расширяться дополнительными шасси, также возможно управление приводами.

Руководство по выбору: 1769-SG001-RU 1769-SG001-EN

Системные компоненты CompactLogix

Контроллеры • Семейства 1768, 1769, 5370.
• Энергозависимая память от 0.5 до 3 МБ в зависимости от модели.
• Флеш-память для постоянного хранения данных.
Коммуникационные модули • EtherNet/IP, ControlNet, DeviceNet, DH-485, последовательный порт.
• Возможна установка произвольного количества коммуникационных модулей для связи с различными сетями.
Модули ввода-вывода • Цифровые, аналоговые, ввод для термопар и термосопротивлений, модули специального назначения.
• От 4 до 32 точек на модуль.
• Для подключения к модулям ввода-вывода используются клеммные блоки RTB или интерфейсные модули IFM.
• Уровень защиты IP20, Class I, Division 2/Zone 2.
Управление перемещением • Модули SERCOS для 1768
• Встроенный Ethernet/IP для 5370.
Источники питания • Блочные контроллеры имеют внутренний блок питания.
• Для модульных контроллеров используется один блок питания для контроллера с локальными модулями ввода-вывода, и по одному блоку питания для каждого дополнительного шасси ввода-вывода.

Опциональные системные компоненты

Визуализация • Панели оператора PanelView Plus и PanelView Plus CE, промышленные компьютеры Rockwell Automation.
• ПО FactoryTalk View или RSView32 в качестве SCADA.
Программное обеспечение • Общая среда программирования RSLogix 5000, дополнительное ПО зависит от используемых модулей и сетей.
• Дополнительное ПО для проектирования и конфигурирования – RSNetworx и RSLinx.

Примеры систем на базе CompactLogix

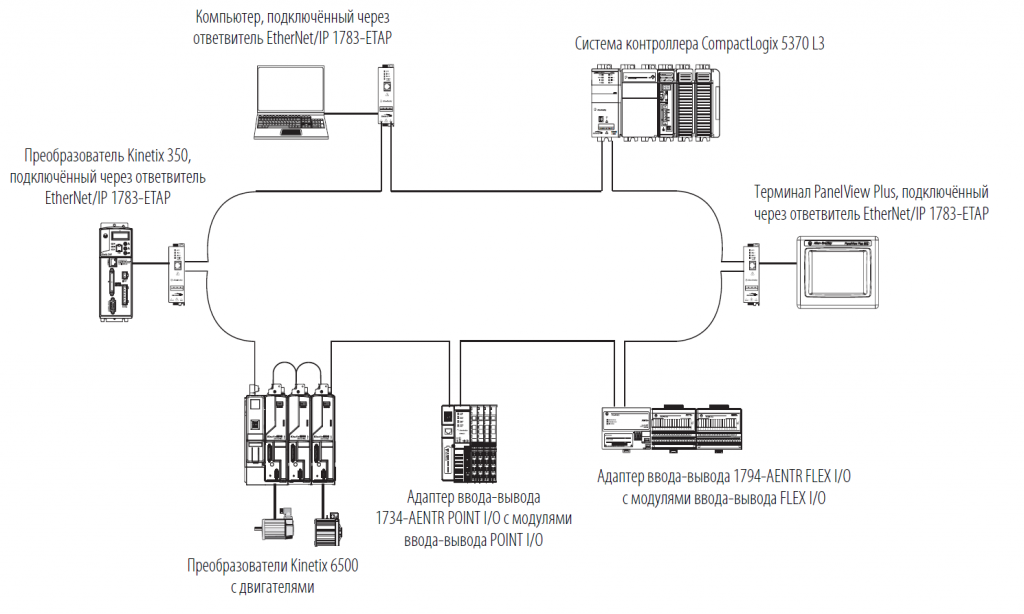

Система CompactLogix 5370 в сети EtherNet/IP

5730-a1

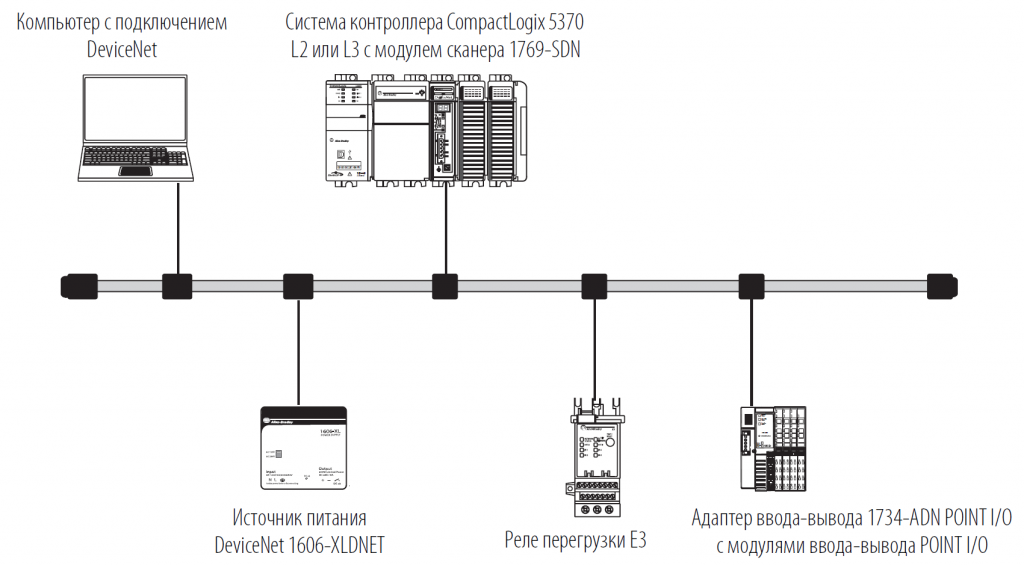

Система CompactLogix 5370 в сети DeviceNet

5730-a2

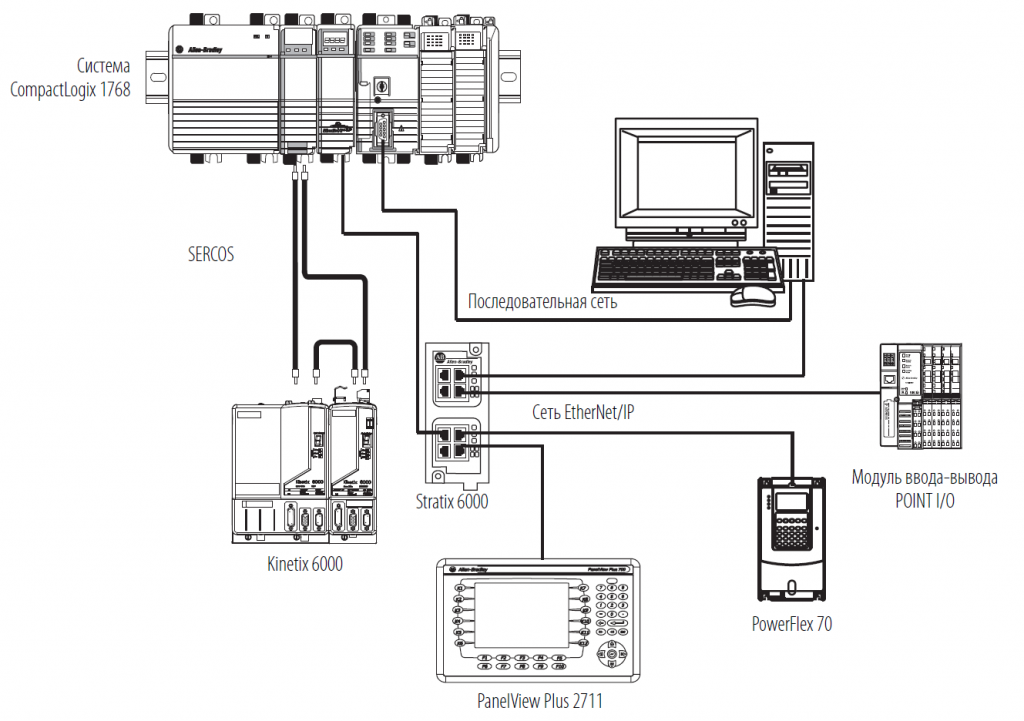

Система CompactLogix 1768 в сети EtherNet/IP

1768-a1

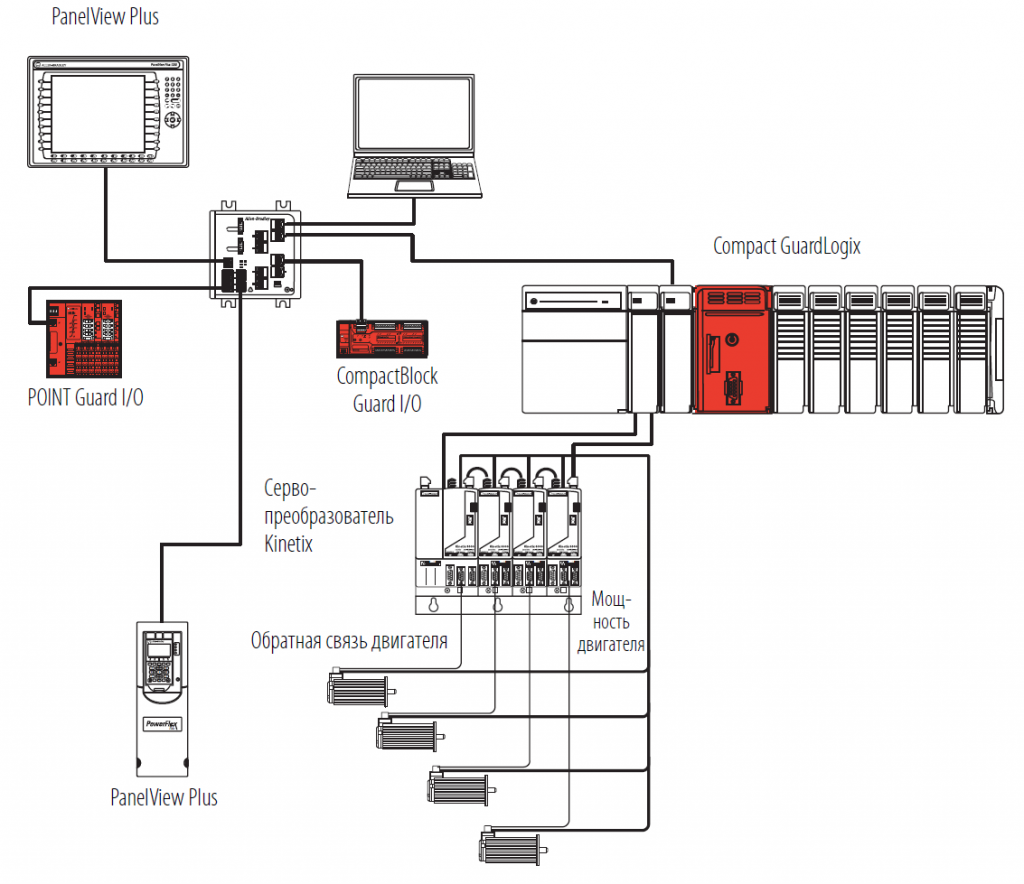

Система безопасности Compact GuardLogix 1768

1768-a2

Rockwell Automation
5480 CompactLogix
5480 CompactLogix
Операционная система
Стандартная платформа Logix + Windows 10 IoT Enterprise
Процессор
Intel i7 2.4ГГц, четыре ядра
Оперативная память
6ГБ Windows
Rockwell Automation
5380 CompactLogix
5380 CompactLogix
Rockwell Automation
5370 CompactLogix
5370 CompactLogix
