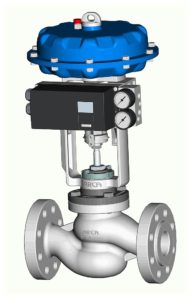

Двухходовые односедельные (ECOTROL)

Клапаны ARCA ECOTROL® предлагают широкий диапазон инновационных решений для выполнения задач по управлению и контролю потока. Каждая деталь, будь то корпус, внутренние части клапана, уплотнения штока, уплотнения седла, приводы или позиционеры, — обладает преимуществами, обусловленными «ноу-хау» высококвалифицированных инженеров с многолетним опытом работы во многих областях.

Высокоэффективный привод:
Конструкция многопружинного пневмопривода прочна и имеет встроенную взрывозащиту. Пневмопривод характеризуется коротким временем срабатывания и оптимальной силой воздействия, чем обеспечивает надёжность уплотнения. Регулирующие клапаны ECOTROL® выпускаются также с электрическими или гидравлическими приводами.

Многофункциональный позиционер:
Цифровой позиционер ARCAPRO® — это многофункциональный шинный интерфейс для контроллера или системы управления технологическим процессом. Установка и механическое соединение позиционера с приводом клапана осуществляется в соответствии с VDI/VDE 3847.

Надежное уплотнение штока:
В зависимости от требований к рабочей среде, давлению и температуре, мы можем подобрать для Вас любые уплотнения штока (от сальникового до герметичного сильфонного уплотнения). Конструкция, поверхность штока и материал набивки сальника идеально дополняют друг друга, что помогает избежать проблем, связанных с трением, коррозией и возникновением шума.

Фиксированное уплотнение корпуса:
В нашей конструкции корпус клапана соединен с его крышкой, а уплотнение корпуса зажато в пазе, что препятствует его «смещению».

Прочные, высокоточные узлы дросселяции:

Они специально разработаны для рабочих условий Вашей установки. Формы дросселирующих элементов и седел клапанов, материал, из которого они сделаны, оптимизированы в соответствии с Вашими требованиями. Седла наших клапанов объединены в уникальную систему быстрой замены — их можно заменить без специальных инструментов. Свободно опирающееся зажимаемое седло и его металлическое или мягкое уплотнение обеспечат надежность и герметичность.

Краткие ТТХ серии ECOTROL

Сария Условный диаметр Область применения
Номинальное давление Температура
ECOTROL® 8C DN15 – DN100 PN10 – PN63 -196°C…530°C
DN1/2″ – DN4″ ANSI150 – ANSI600 -196°C…530°C
ECOTROL® 6N DN125 – DN800 PN10 – PN63 -196°C…530°C
DN5″ – DN32″ ANSI150 – ANSI600 196°C…530°C
ECOTROL® 6H DN15 – DN600 PN100 – PN250 196°C…530°C
DN1/2″ – DN24 ANSI900 – ANSI1500 196°C…530°C

Описание технологий

Не нуждающееся в обслуживании уплотнение V-кольца из PTFE с прецизионным уплотняющим элементом

Эта уплотнительная система включает в себя графитовые кольца повышенной прочности и улучшенные кольца из PTFE, которые нечувствительны к резким колебаниям рабочих температур.
Устойчивая к коррозии поджимная пружина, расположенная под набивкой сальника, позволяет уплотнению штока автоматически подстраиваться и гарантировать уплотнение даже при низком давлении. Уплотняющий элемент из эластомера герметизирует сальник, а обтирочное кольцо защищает от попадания загрязнений.

Подстраивающийся сальник с уплотняющими кольцами

Предлагаются различные виды набивок для уплотнения подстраивающегося сальника. Требуемой силы уплотнения в течение продолжительного времени можно добиться при условии равномерной нагрузки уплотнительных колец или шнуров. Благодаря запатентованному поджимному устройству ARCA-OPTIPRESS®, уплотняющие кольца постоянно поджаты, и уплотняющий эффект распространяется по всей длине набивки

Сильфонное уплотнение

Если требуется герметичное уплотнение, то специально для этого мы разработали особое сильфонное уплотнение. Сильфон из нержавеющей стали нижним концом приварен к штоку, а вверху к герметичной сильфонной пластине. Здесь, в целях безопасности, применяетсядополнительный сальник со стандартной загрузочной набивкой. Дополнительное соединение для контроля протечек может быть установлено в области между сильфоном и сальниковым уплотнением для того, чтобы обеспечить максимальную надежность даже в том случае, если сильфон сломался.

Стандартный плунжер

Для ламинарного или турбулентного потоков используется одноступенчатый плунжер, устойчивый к загрязнениям. Параметры контура плунжера выбираются в зависимости от Ваших требований. Стандартная клетка – клетка с металлическим седлом. Прижимное седло является осесимметричным и может быть изготовлено с уплотнительными поверх-ностями с обеих сторон, опция. Это означает, что когда одна из них изнашивается, Вы просто можете перевернуть кольцо, что можно сделать на месте без помощи специальных инструментов. Для предотвращения коррозии (вследствие кавитации и высокого давления) можно изготовить одно- и многоступенчатый плунжер и кольцо седла из высокопрочных керамических материалов. Перфорированная клетка поможет снизить образование шума.

Мягкое уплотнение седла с металлической опорой

Для того чтобы мягкое уплотнение оставалось герметичным в течение долгого времени (даже в случае применения большого привода), мы разработали и запатентовали мягкое уплотнение ECOTROL® с дополнительным металлическим уплотнением между седлом и плунжером. Оно гарантирует, что давление на поверхность PTFE уплотнения остаётся на допустимом уровне и предохраняет его от деформации.
Определенное поджатие уплотняющего элемента осуществляется накладным кольцом. Это мягкое уплотнение обладает высокой работоспособностью даже при более миллиона циклов.

Конструкция для низких температур

При низких температурах привод и сам клапан необходимо удалить на достаточное расстояние друг от друга.
Для защиты от обледенения мы предлагаем специальное удлинение штока, помещенного в изоляционную колонну с тонкими стенками. В удлинении штока находится изолятор, который уменьшает потери при переносе тепла и излучении. Удлинение можно регулировать в соответствии с конструкцией вашей установки.

Охлаждающие рёбра для высоких температур

При температуре свыше 250 °С могут быть использованы охлаждающие рёбра в сочетании с графитовой набивкой. Они осуществляют отвод тепла, что предохраняет набивку от перегревания.
При температуре выше 450 °C конструкция рёбер гарантирует, что температура внутри набивки не превысит 450 °С.

Диафрагмовое уплотнение OPTISEAL® для опасных сред

Диафрагмовое уплотнение OPTISEAL® с дополнительным сальником безопасности предотвращает утечку опасной среды. Для таких условий это – идеальное решение, так как металлические сильфоны могут разрушаться под воздействием частиц, задерживающихся в его гофрах. OPTISEAL® фиксирует гидравлически поддерживаемую диафрагму между корпусом и крышкой клапана, а также между штоком клапана и плунжером. Благодаря гидравлической поддержке диафрагма может выдерживать давление до 100 бар.

Плунжер с двойной направляющей

В жидкостях с высоким перепадом давления эффект Бернулли может стать причиной вибрации плунжера. Этому можно препятствовать с помощью нижней направляющей. Её инновационная конструкция гарантирует, что дополнительной зоны уплотнения на внешней стороне не требуется. Нижняя направляющая открыта и, следовательно, нечувствительна к проникновению грязи.
Благодаря системе быстрой замены ECOTROL® каждый стандартный клапан можно оснастить этим компонентом.

Перфорированные плунжер и клетка

В жидких и сжимаемых средах перфорированные плунжеры и клетки являются отличным средством, предотвращающим шум и кавитационные повреждения. Кавитация, вызванная имплозией пузырьков газа, происходит в центре перфорированного плунжера без повреждения клетки или корпуса.
Это увеличивает срок службы и, соответственно, рентабельность регулирующих клапанов, которые сконструированы с учётом высоких перепадов давления и суровых условий.
Это также приводит к снижению уровня шума, который можно дополнительно понизить применением перфорированной вставки.

Разгруженный плунжер

Разгруженные конструкции (клетки и плунжера) используются для уменьшения усилий привода. Поверхность плунжера, обращённая лицевой стороной к седлу, находится под тем же давлением, что и противоположная поверхность плунжера.
Это достигается канавками в плунжере и его динамическим (радиальным) уплотнением. Регулирующий клапан ECOTROL® с разгруженным плунжером может работать даже при помощи очень малого привода. В зависимости от условий процесса, разгруженный плунжер уплотняется металлическими или эластомерными кольцами.

Спецификация

Серия 8C 6N 6H
DN 15-100 / 1/2″-4″ 150-600 / 6″-24″ 15-400 / 1″-16″
PN / ANSI класс 10-40 / класс 150-300 10-40 / класс 150-300 63-250 / класс 600-2500
Mатериал корпуса EN Для температур ASTM Для температур
1.0619 GP240GH от -10°C до 400°C A 216 WCB от -29°C до 425°C
1.4408 GX5CrNiMo19-1 1-2 от -29°C до 400°C A 351 CF8M от -196°C до 400°C
1.4581 GX5CrNiMoNb19-11-2 от -10°C до 400°C
1.6220 G20Mn5 от -50°C до 345°C A 352 LCC от -50°C до 345°C
1.6982 GX3CrNi13-4 от -120°C до 400°C
1.7357 G17CrMo5-5 от -10°C до 530°C A 217 WC6 от -29°C до 530°C

Материал

крышки

< DN65 сделан из 1.4408 (A351CF8M)
> DN80 сделан из того же материала, что и корпус, но с коробкой сальника из 1.4571 (TP3TI)

Характеристика

плунжера

Стандарт: равнопроцентная или линейная
По запросу: линейная модифицированная
Диапазон 50:1

Двойная

направляющая

По запросу: встроенная нижняя направляющая для размеров DN 40-DN 600, Kvs > 25
Протечки седла Уплотнение металл по металлу: класс герметичности IV (<0,01 % Kvs), по запросу класс герметичности V
Мягкое уплотнение: класс герметичности VI

Сильфонное

уплотнение

Двуслойный сильфон, сделанный из 1.4571 или (по запросу) Hastelloy®

[для ANSI 150 И ANSI 300, (по запросу возможен другой вариант диапазона давлений)]

Рубашка

нагревательная

Соединение DN 15 или DN 25 PN40 “С” ANSI 300) резьбовое или фланцевое
