Распределенные системы управления


X

PlantPAx – это масштабируемая платформа, обеспечивающая гибкость для разработки АСУТП под любые задачи. Расширяет стандартные функции распределенных систем управления (DCS) возможностями Интегрированной Архитектуры.

Брошюра: PROCES-BR001-RU
Selection Guide: PROCES-SG001-EN
Reference Manual: PROCES-RM001-EN

Infrastructure Configuration: PROCES-UM001-EN
Integrate Endress+Hauser Instruments: PROCES-SG003-EN
Application Configuration: PROCES-UM003-EN
Verification and Troubleshooting: PROCES-UM004-EN

Презентация к выходу версии 4.5: PlantPAx 4.5 System Release Presentation

Образы виртуальных машин

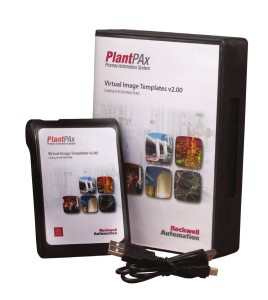

Для того, чтобы соответствовать растущей популярности виртуальных окружений в промышленности, Rockwell Automation предлагает новый способ развертывания системы управления PlantPAx. Виртуальные шаблоны PlantPAx – это сконфигурированные, готовые к использованию образы виртуальных машин на USB диске. Образы распространяются в открытом формате, официально поддерживаются и протестированы для работы с VMware vSphere. Примеры образов:

  • Инженерная станция (EWS): содержит программное обеспечение для конфигурирования управляющих устройств и визуализации
  • Станция оператора (OWS): программное обеспечение для визуализации и управления техпроцессом
  • Сервер АСУТП (PASS): Обеспечивает разрешение имен, сопоставление компьютеров и предоставляемых ими сервисов, центральное управление данными в системе. Кроме того, может выполнять роль сервера данных, графики и тревог.

Готовые к использованию шаблоны виртуальных образов снижают затраты на внедрение, упрощают модернизацию и повышат масштабируемость.

 Преимущества использования виртуализации

Стоимость Среди главных причин для использования виртуальных систем – экономичность. При грамотном подходе возможно снижение затрат не только на аппаратное обеспечение, но и на обслуживающий персонал и даже электроэнергию.
Производительность Зачастую выделенные сервера используют не более 20% своих вычислительных возможностей. Виртуализация позволяет более эффективно нагрузить сервер разными задачами, освобождая другие машины.
Обслуживание Большинство систем виртуализации имеют встроенные инструменты для удаленного администрирования, позволяющие с легкостью контролировать состояние и конфигурировать множество серверов.
Восстановление при аварии Виртуализация оеспечивает набор функций, повышающих деступность сервисов. В случае сбоя виртуальной машины она открывается на другом сервере. Упрощается распределение нагрузки. Популярны функции резервного копирования – “снимки” виртуальных машин со всеми данными. При использовании физических компьютеров резервное копирование и восстановление требует бОльших затрат.
Количество точек отказа Одно из основных преимуществ виртуализации – возможность масштабирования системы добавлением новых серверов.
Информационная безопасность Можно использовать общий план ИБ для всех виртуальных машин, вместо адаптирования под индивидуальные особенности аппаратного обечпечения.
Возможности масштабирования Добавление сервера или увеличение памяти, количества процессоров в виртуальном окружении осуществляется в несколько нажатий кнопок. Сервер готов к работе через несколько минут. В то время как добавление физического сервера – это покупка, ожидание поставки, выделение места в стойке, подключение и т.д.
Миграция Существуют утилиты по виртуализации существующих физических машин.

Virtualization User Manual: 9528-UM001-EN
Redundancy in a Virtual Environment: GMSN-SP012-EN

Библиотека технологических объектов

Используйте пользовательские инструкции и дисплейные элементы в составе PlantPAx Process Objects Library, чтобы создавать масштабные приложения с богатым функционалом и предсказуемой производительностью.

Проектирование систем PlantPAx

Используйте PlantPAx System Estimator для планирования своей будущей РСУ.
