PanelView Plus 7


Панели оператора PanelView Plus 7 доступны в стандартной и расширенной версиях и предлагаются в размерах от 4 до 19 дюймов, включая широкоформатные варианты. Вы можете использовать FactoryTalk View Machine Edition для разработки приложения, облегчения конфигурирования и укрепления вашего решения на базе Интегрированной Архитектуры. Эти терминалы поддерживают связь по Ethernet, обеспечивая удаленное управление с помощью VNC.

  • Использует встроенные возможности Windows CE 6.0 и цветную 18-битную графику
  • Удаленное подключение по протоколу VNC
  • SD карта для копирования и восстановления пользовательского приложения
  • Поддержка электронной почты
  • 512 МБ RAM / 512 МБ флеш память

Поддерживаемые контроллеры:

  • ControlLogix
  • CompactLogix
  • MicroLogix
  • Micro820/850
  • SLC
  • другие модели через Modbus TCP

Сравнение линеек Standard и Performance

 PanelView 7 Plus StandardPanelView 7 Plus Performance
Дисплей 4, 6, 7, 9, 10, 12, 15 дюймов 7, 9, 10, 12, 15, 19 дюймов
Тип дисплея TFT LCD 18-битный цвет
Операционная система Microsoft Windows CE 6.0 R3
CPU ARM 1.0 GHz X86 1.3 GHz
RAM 512 MB 1 GB
Объем памяти 512 MB, 100 MB доступно для приложений
Часы реального времени поддерживаемые батареей, ±2 мин/мес
Рабочая температура 0-55°C
Степень защиты NEMA 12, 13, 4X, IP54, IP66
Сертификаты ATEX Zone 2 (Standard), ATEX Zone 22 (Standard); cULus listed; Class 1, Div 2, Groups A,B,C,D, T4; Class I, Zone 2, Groups 11C T4; KCC; E(EMC); CE(LVD); RoHs
SD 1 x SDHC
USB 1 USB-A и 1 USB-B (v2.0) 2 USB-A и 1 USB-B (v2.0)
Ethernet 1 x RJ45 10/100 MB Auto MDI/MDI-X
с поддержкой IEEE 1588
2 x 10/100Base-T, Auto MDI/MDI-X с поддержкой DLR – кольцевая, линейная топология или звезда
Питание 18-30В DC 18-30В DC и 100-240В AC
Стандартное ПО FactoryTalk Machine Edition 7.0 или позднее, FactoryTalk Viewpoint, просмотр PDF, элементы управления ActiveX, удаленное управление, FTP сервер

Версия Standard

  • Размеры от 4 до 15 дюймов с широкоформатными вариантами или с клавиатурой
  • Поддерживает один контроллер до 25 дисплеев и 200 тревожных сообщений
  • Один Ethernet порт 10/100 Auto-MDI/MDI-X с поддержкой IEEE 1588 или двойной DLR

Версия Performance

  • Размеры от 7 до 19 дюймов с широкоформатными вариантами или с клавиатурой
  • Воспроизведение видео для продвинутой поддержки оператора
  • Поддержка RDP для работы в качестве тонкого клиента
  • Двойной DLR порт для сетевых топологий звезда/цепочка/кольцо
  • 1ГБ RAM, 512МБ для хранения приложений
Заказной номерДисплейПитание
Только тач-панельТач-панель и клавишиРазмерРазрешение
2711P–T7C22D9P 2711P-B7C22D9P 6.5” 640 x 480 (4:3) DC
2711P-T7C22A9P
2711P-T7C22D9PK 2711P-B7C22A9P AC
2711P-T9W22D9P 9” 800 x 480 (5:3) DC
2711P-T9W22D9PK
2711P-T9W22D9P-BSHK
2711P-T9W22A9P AC
2711P-T10C22D9P 2711P-B10C22D9P 10.4” 800 x 600 (4:3) DC
2711P-T10C22D9PK
2711P-T10C22A9P 2711P-B10C22A9P AC
2711P-T12W22D9P 12.1” 1280 x 800 (16:10) DC
2711P-T12W22D9PK
2711P-T12W22D9P-BSHK
2711P-T12W22A9P AC
2711P-T15C22D9P 2711P-B15C22D9P 15” 1024 x 768 (4:3) DC
2711P-T15C22D9PK 2711P-B15C22D9PK
2711P-T15C22A9P 2711P-B15C22A9P AC
2711P-T19C22D9P 19” 1280 x 1024 (5:4) DC
2711P-T19C22D9PK
2711P-T19C22A9P AC

Добавьте -B в конце чтобы заказать без панель логотипа Allen-Bradley

Гигиеническое исполнение

  • IP69K, NEMA 4X, CE, U
  • Нержавеющая сталь
  • Заменяемое силиконовое уплотнение
  • Конформное покрытие
  • Для пищевой и фармацевтической промышленности
Заказной номерОписание
2711P-T9W22D9P-BSHK 9” 800 x 480 (5:3)
2711P-T12W22D9P-BSHK 12” 1280 x 800 (16:10)

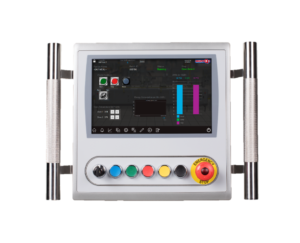

ArmorView Plus 7

  • Provides an efficient means to mount PanelView products on machine
  • Allows hardwired 22mm push buttons to also be mounted with the PanelView
  • Push Buttons configured per customer requirements
  • Operator devices wired to onboard I/O
  • E-Stop is hardwired
  • Design will be re-purposed into PV5000 family
  • NEMA 12/13/4/4X, IP66 environmental rating
    • 4X rating with blank button holes or with use of NEMA 4X rated push buttons

Документация
