Приводы
Независимо от характера движения, линейного или вращательного, с приводом ARCA (пневматическим, электрическим или гидравлическим), Вы всегда выберете правильное решение. Каталог продукции ARCA предлагает широкий перечень приводов, от небольших до мощных по приводящему воздействию и крутящему моменту. По Вашему запросу мы также сможем разработать и изготовить привод, специально предназначенный для решения задач безопасности или для предельно короткого времени срабатывания. Небольшая стоимость жизненного цикла – вот одна из отличительных особенностей наших приводов.

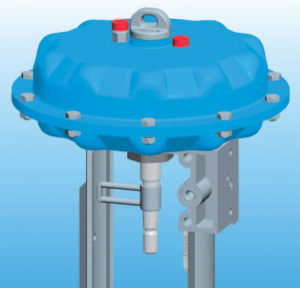

Пневматические мембранные приводы
Наши мембранные пневмоприводы с мощной диафрагмой имеют простую, но прочную конструкцию, что делает их универсальными и обеспечивает регулирование без гистерезиса в течение всего диапазона действия. Эти пневмоприводы могут действовать в обоих направлениях (открытие или закрытие), используя усилие пружины или управляющий воздух. Данная опция может быть подключена в любое время.
Встроенная регулирующая пружина гарантирует, что пневмопривод всегда принимает заданное предельное положение. Это происходит за очень короткое время срабатывания, так что помимо своего основного предназначения – управлять, мембранные приводы ARCA играют ключевую роль в обеспечении безопасности всей установки. При необходимости, мембранные пневмоприводы также можно оснастить ручными дублёрами.

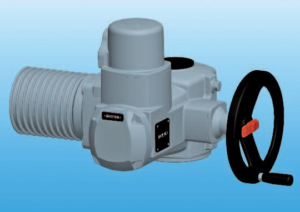

Электрический привод
Установленные и регулирующие усилия передаются клапану через редуктор, обеспечивая срабатывание по первому требованию. Соответствующие коэффициенты передачи гарантируют, что даже большие усилия будут надёжно и безопасно переданы.
Обычно электрические приводы оснащаются ручным маховиком, а отключение производится посредством моментного или путевого выключателя. Стандартный интерфейс позволяет использовать привод во всех сферах, где он обычно используется.

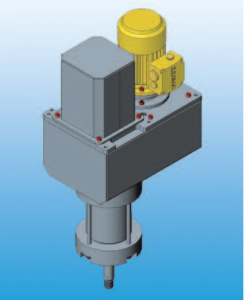

Гидравлические приводы
Они характеризуются большим активирующим усилием и быстротой срабатывания. Обслуживаюся посредством двойного трубопровода для входа и выхода среды, что обусловливает его использование только там, где это действительно необходимо с технической точки зрения.
Товарная линейка | Серия | Температурный диапазон* | Ход/ Угол поворота | макс. уст. Усилие/ Момент | |
Пружина | Воздух | ||||
Прямоходный привод | 811 (UMA) | -20°C…+80°C | 20мм – 120мм | 4,5кН – 33,1кН | 11,6 кН – 81,2 кН |
812/813 (MF) | -20°C…+80°C | 10мм – 60мм | 4,8кН – 16кН | 14,4 кН – 32,4 кН | |
812.DWK | -40°C…+80°C | 20 мм – 30 мм | – | до 17 кН | |
MA | -20°C…+80°C | 20мм – 136мм | 2,6кН – 45кН | 4,6 кН – 87 кН | |
Поршневые приводы | 814 | -20°C…+80°C (-40°C опция) | 180мм -250мм | макс. 22кН | макс. 149кН |
Поворотный привод | 840 | -20°C…+80°C | 0° – 90° | 46 Нм – 1630 Нм | 87 Нм – 2295 Нм |
* Другие применения, для более низких температур, по запросу (например, -50 ° C)
Краткие ТТХ Серий
Привод, Тип 811 | ||||
Размер | UMA 0 | UMA I | UMA III | UMA V |
Ход, макс. | 20мм | 30 мм | 60мм | 120 мм |
Эффективная площадь мембраны | 210 см2 | 320 см2 | 720 см2 | 1440 см2 |
Кол-во пружин | 1 | 1 | 1 | 1 |
Усилие на штоке, пружина, макс. | 4.5кН | 7.7кН | 17.3 кН | 33.1кН |
Усилие на штоке, воздух, макс. | 11.6 кН | 17.8 кН | 39.5 кН | 81.2 кН |
Привод, Тип MA | |||||
Размер | 16 | 21 | 31 | 41 | 60 |
Ход, макс. | 20мм | 35 мм | 59мм | 118 мм | 136мм |
Эффективная площадь мембраны | 85-110 см2 | 150 -240 см2 | 355-550 см2 | 600 -1135 см2 | 1500-2185 см2 |
Кол-во пружин | 7 | 7 | 7 | 14 | 16 |
Усилие на штоке, пружина, макс. | 2.6кН | 4.3кН | 8.4кН | 25.2 кН | 45кН |
Усилие на штоке, воздух, макс. | 4.6кН | 8.5кН | 22.4 кН | 40.5 кН | 87кН |
Неполноповоротный привод, Тип 840 | ||||
Размер | 841 | 842 | 843 | 844 |
Угол поворота | 0-60° / 0-90° | / 30-90° | ||
Эффективная площадь мембраны, | 104 см2 | 360 см2 | 470 см2 | 780 см2 |
Кол-во пружин | 1 | 11 | 1 | |
Усилие на штоке, пружина, макс. | 46кН | 253кН | 715кН | 1630 кН |
Усилие на штоке, воздух, макс. | 87кН | 460кН | 1345 кН | 2295 кН |
3101321 01 04.14.1 • С правом на технические изменения
Спецификации | |
Давление питания, макс. | 6 бар |
Температура окружающей среды | От -20 до +80°C (от -40 до +90°C) |
Привод, Тип 812 | ||||
Размер | MF I | MF III | ||
Ход, макс. | 20мм | 30 мм | 30мм | 60 мм |
Эффективная площадь мембраны | 320 см2 | 320 см2 | 720 см2 | 720 см2 |
Кол-во пружин | 6 (7) | 6 | 12 | 12 |
Усилие на штоке, пружина, макс. | 6.4 (7.4) кН | 4.8кН | 16кН | 14кН |
Усилие на штоке, воздух, макс. | 14.4 кН | 14.4 кН | 32.4 кН | 32.4 кН |
Документы / руководства пользователя / программное обеспечение
- Мембранные приводы Серия 811+812+840+MA
- Мембранные приводы Серия 811 Перечни технических характеристик
- Мембранные приводы Серия 812 ARCAPAQ® Перечни технических характеристик
- Серия 812, ARCAPAQ®, Стандартная Инструкция по эксплуатации
- Мембранные приводы Серия 840 ARCATORQUE® Перечни технических характеристик
- OPOS® interface
