5370 CompactLogix


Контроллеры 5370 идеальны для малых и средних систем, предоставляя преимущества Интегрированной Архитектуры при низкой цене. Среди них управление перемешением по Ethernet/IP, кольцевая топология Ethernet DLR. При использовании с приводами Kinetix 350 эти контроллеры – отличное решение с высокой производительностью при небольших габаритах и доступной цене. Среда разработки: Studio 5000 Logix Designer

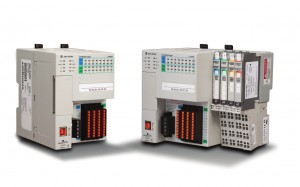

l1Контроллеры CompactLogix 5370 L1

  • Питание 24В
  • Два порта Ethernet для кольцевых сетей DLR
  • Порт USB для программирования
  • Встроенный цифровой ввод-вывод
  • Отсутствие батареи
 1769-L16ER-BB1B1769-L18ER-BB1B1769-L18ERM-BB1B1769-L19ER-BB1B
Память пользователя 384 КБ 512 КБ 512 КБ 1 МБ
Флеш-память 1784-SD1 (1ГБ) поставляется с контроллером
1784-SD2 (2ГБ) заказывается отдельно
Коммуникационные порты 2 Ethernet/IP
1 USB
Встроенный ввод-вывод 16 дискретных входов DC
16 дискретных выходов DC
Подключения Ethernet/IP 4 узла Ethernet/IP
120 TCP-подключений
8 узлов Ethernet/IP
120 TCP-подключений
Управление перемещением Нет Нет 2 оси  Нет
Дополнительные модули ввода-вывода 6 модулей POINT I/O 8 модулей POINT I/O

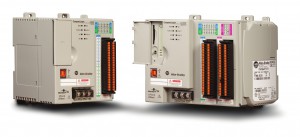

l2Контроллеры CompactLogix 5370 L2

  • Питание 24В
  • Два порта Ethernet для кольцевых сетей DLR
  • Порт USB для программирования
  • Встроенный цифровой, аналоговый и высокоскоростной ввод-вывод
  • Отсутствие батареи
 1769-L24ER-QB1B1769-L24ER-QBFC1B1769-L27ERM-QBFC1B
Память пользователя 0.75 МБ 0.75 МБ 1 МБ
Флеш-память 1784-SD1 (1ГБ) поставляется с контроллером
1784-SD2 (2ГБ) заказывается отдельно
Коммуникационные порты 2 Ethernet/IP
1 USB
Встроенный ввод-вывод 16 дискретных входов DC
16 дискретных выходов DC
16 дискретных входов DC
16 дискретных выходов DC
4 универсальных аналоговых входа
2 универсальных аналоговых выхода
4 высокоскоростных счетчика
Подключения Ethernet/IP 8 узлов Ethernet/IP
120 TCP-подключений
8 узлов Ethernet/IP
120 TCP-подключений
16 узлов Ethernet/IP
120 TCP-подключений
Управление перемещением Нет Нет 4 оси
Дополнительные модули ввода-вывода 4 модуля 1769 Compact I/O

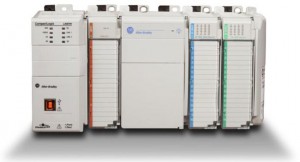

l3Контроллеры CompactLogix 5370 L3

  • Два порта Ethernet для кольцевых сетей DLR
  • Порт USB для программирования
  • Отсутствие батареи
 1769-L30ER1769-L30ERM1769-L33ER1769-L33ERM1769-L36ERM1769-L37ERM1769-L38ERM
Память пользователя 1 МБ 1 МБ 2 МБ 2 МБ 3 МБ 4 МБ 5 МБ
Флеш-память 1784-SD1 (1ГБ) поставляется с контроллером
1784-SD2 (2ГБ) заказывается отдельно
Коммуникационные порты 2 Ethernet/IP
1 USB
Блок питания 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4
Узлы Ethernet/IP 16 32 48 64 80
Управление перемещением Нет 4 оси Нет 8 осей 16 осей
Локальный ввод-вывод Compact I/O 8 модулей 16 модулей 30 модулей

Документация
