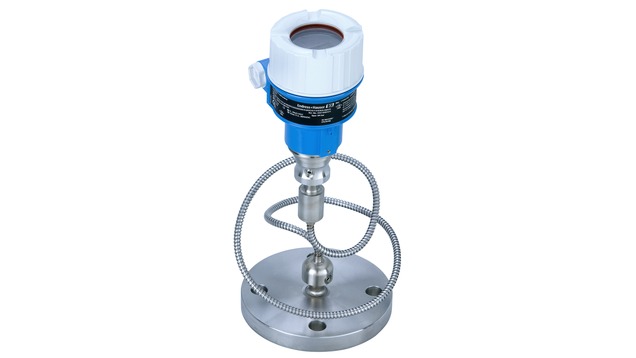

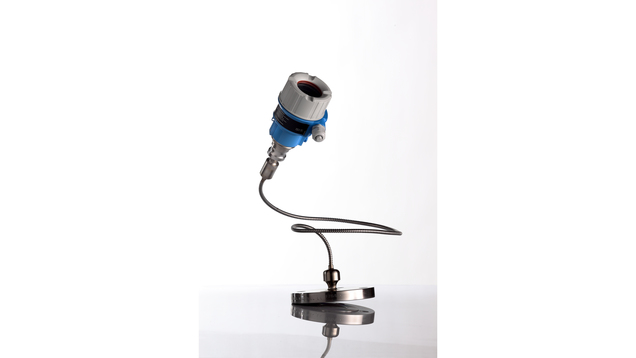

Преобразователь давления измерительный Cerabar M PMP55

Технические характеристики

Принцип измерения Абсолютное и избыточное давление
Характеристики Надежный интеллектуальный преобразователь давления с пьезорезистивной измерительной ячейкой, сварной металлической мембраной и разделительной диафрагмой.
Напряжение питания 4...20 мА HART
11,5...45 В пост. тока (исполнение для безопасных зон):
Ex ia: 11,5...30 В пост. тока
PROFIBUS PA:
9...32 В пост. тока (исполнение для безопасных зон)
FOUNDATION Fieldbus:
9...32 В пост. тока (исполнение для безопасных зон)
Погрешность Стандартный вариант: 0,15%
Калибровка Platinum 0,075%
Длительная стабильность 0,1% ВПИ/год
0,2% ВПИ/5 лет
0,25% ВПИ/10 лет
Рабочая температура -70°C…400°C (-94°F…752°F)
Температура окружающей среды -40°C...85°C (-40°F...185°F)
Рабочий диапазон 400 мбар...400 бар (15...6000 psi) отн./абс.
Наименьший калибруемый шаг шкалы 20 мбар (0,3 psi)
Сопротивление вакуума 50 мбар (0,73 psi)
Макс. ширина перенастройки диапазона измерения 20:1
Макс. избыточное давление 600 бар (9000 psi)
Присоединение к процессу Резьба
G1/2...G2, MNPT1/2...MNPT2
Фланец:
DN25...DN100,
ASME 1"...4",
JIS 10k
Разделительная диафрагма

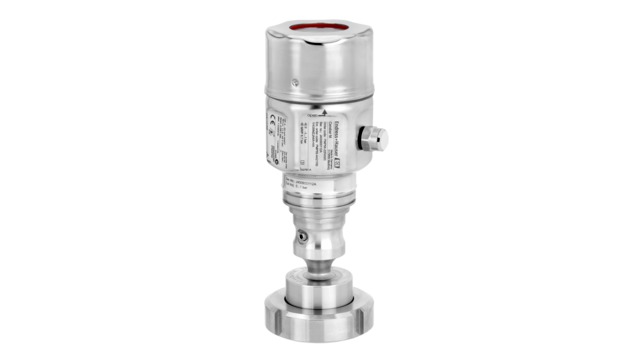

Гигиеническое присоединение к процессу Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
Универсальный переходник
Материал мембраны процесса 316L, AlloyC,
Тантал, PTFE,
Золото-родий
Материал прокладки Нет, приваренная диафрагма
Заполняющая жидкость Силиконовое масло,
Инертное масло,
Растительное масло,
Высокотемпературное масло,
Низкотемпературное масло
Материал корпуса Литой под давлением алюминий
AISI 316L
Связь 4...20 мА
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Сертификаты/Разрешения ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI
Сертификаты безопасности SIL
Сертификаты на конструкцию EN10204-3.1
NACE MR0103
Гигиенические сертификаты CoC ASME-BPE
3A, EHEDG
Морской сертификат GL/ABS/LR/BV/DNV
Доп. информация Мембрана TempC

Цифровой преобразователь давления Cerabar M PMP55 с металлической разделительной диафрагмой используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях. Подходит для применений при высоком давлении, а также при экстремальных температурах процесса от -70 до +400°C.Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. SIL2 в соответствии с IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511).

Преимущества

  • Широкое разнообразие присоединений к процессу и материалов мембраны

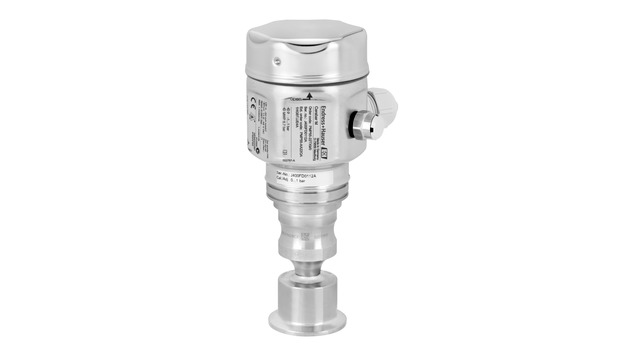

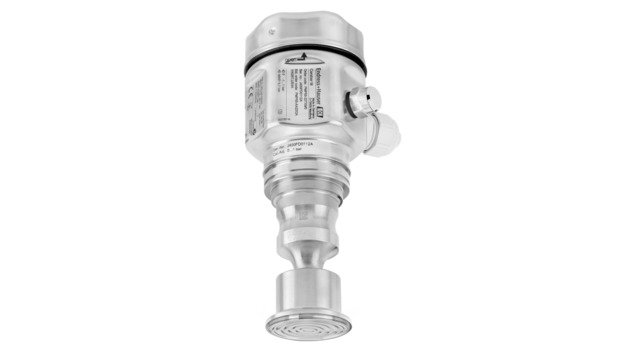

  • Новая мембрана TempC минимизирует влияние колебаний температуры процесса и окружающей среды
  • Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
  • Для мониторинга давления процесса в системах с уровнем полноты функциональной безопасности до SIL2, сертифицированных по IEC 61508 и IEC 61511
  • Модульная конструкция для простой замены дисплея или электронной вставки
  • Системная интеграция по стандартным цифровым протоколам HART/PA/FF

Область применения

Однокамерный корпус из алюминия или нержавеющей стали (316L).

  • Присоединения к процессу: резьбовые, фланцевые или гигиенические
  • Температура процесса: -70 ... +400°C
  • Диапазон измерения: -1/0 мбар ... +400 бар
  • Основная погрешность: ±0.15%, Улучшенная "Платиновая" погрешность: ±0.075%
  • Международные сертификаты взрывозащиты, SIL, гигиенические сертификаты, морские сертификаты
