Embedded Switch Technology


X

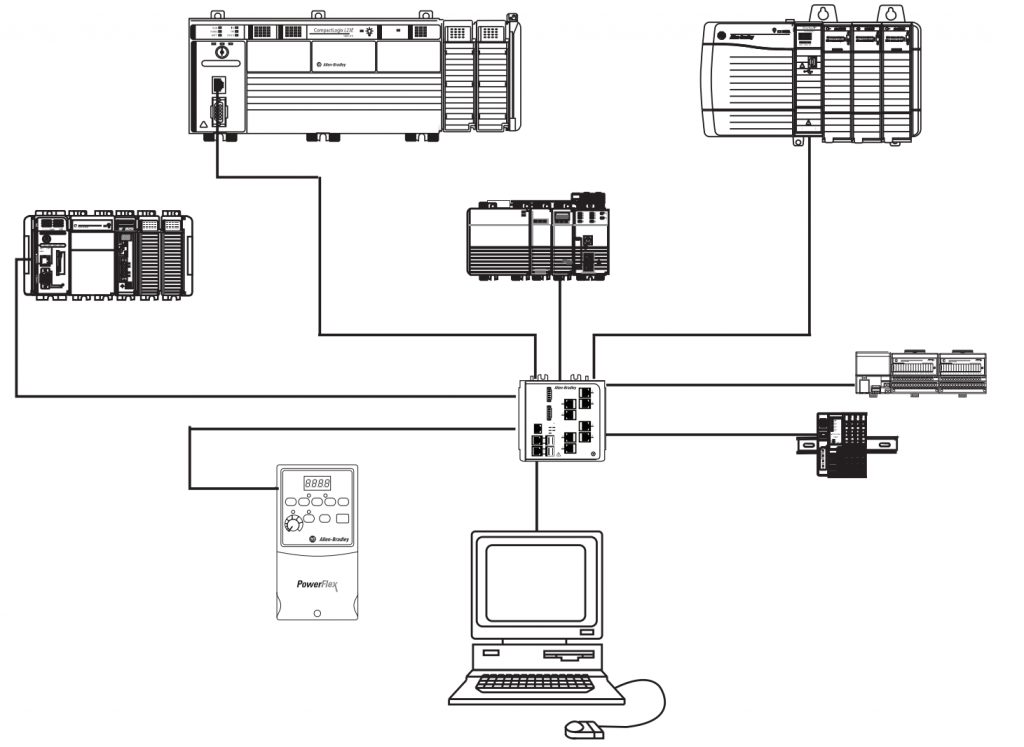

Звезда – традиционная топология сетей Ethernet/IP с подключением каждого конечного устройства к коммутатору.

eip-star

Линейная топология позволяет соединять устройства последовательно, не подключая каждое из них к коммутатору. Для этого используются конечные устройства с двумя Ethernet/IP портами и встроенным коммутатором. Возможно подключение стандартных Ethernet-устройств через трехпортовый адаптер 1783-ETAP.

eip-linear

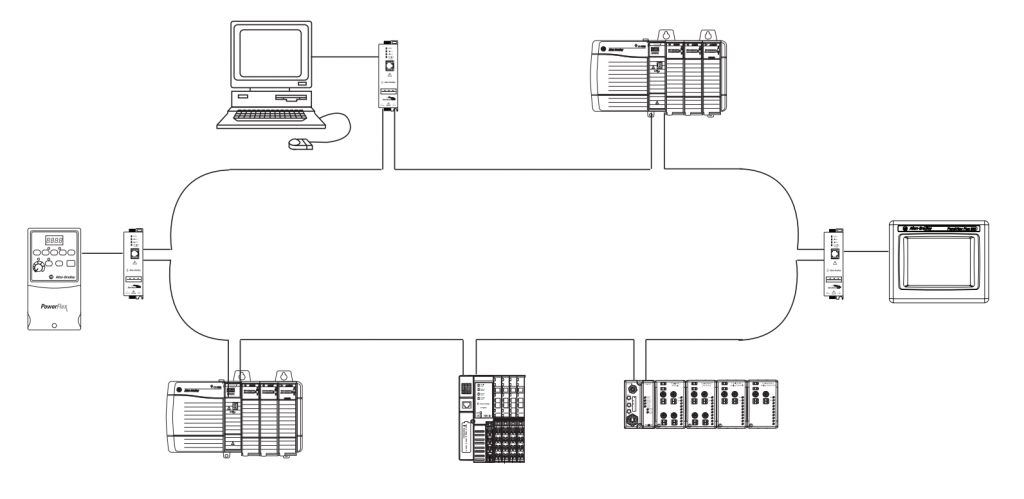

Кольцевая топология DLR (Device Level Ring) обеспечивает устойчивость к одиночным отказам. Для построения такой сети также необходимо использование устройств c Dual Ethernet/IP портами и встроенным коммутатором. Сеть DLR требует, чтобы хотя бы один узел был сконфигурирован в качестве супервизора кольца. Такой узел управляет трафиком и проводит диагностику сети. В случае, если несколько узлов сконфигурированы в качестве супервизоров, они заменяют друг друга в случае поломки одного из них.

eip-dlr

ENET-AP005-EN EtherNet/IP Embedded Switch Technology
ENET-RM003-EN Embedded Switch Technology Reference Architectures
