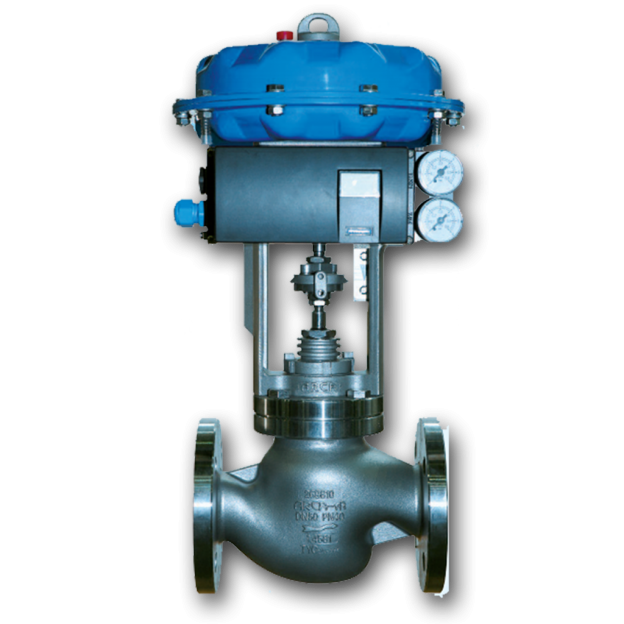

ECOTROL Серии 8C


Клапаны ARCA ECOTROL® предлагают широкий диапазон инновационных решений для выполнения задач по управлению и контролю потока. Каждая деталь, будь то корпус, внутренние части клапана, уплотнения штока, уплотнения седла, приводы или позиционеры, — обладает преимуществами, обусловленными «ноу-хау» высококвалифицированных инженеров с многолетним опытом работы во многих областях.

Высокоэффективный привод:
Конструкция нашего многопружинного пневмопривода прочна и имеет встроенную взрывозащиту. Пневмопривод характеризуется коротким временем срабатывания и оптимальной силой воздействия, чем обеспечивает надёжность уплотнения. Регулирующие клапаны ECOTROL® выпускаются также с электрическими или гидравлическими приводами.

Многофункциональный позиционер:
Цифровой позиционер ARCAPRO® — это многофункциональный шинный интерфейс для контроллера или системы управления технологическим процессом. Установка и механическое соединение позиционера с приводом клапана осуществляется в соответствии с VDI/VDE 3847.

Надежное уплотнение штока:
В зависимости от требований к рабочей среде, давлению и температуре, мы можем подобрать для Вас любые уплотнения штока (от сальникового до герметичного сильфонного уплотнения). Конструкция, поверхность штока и материал набивки сальника идеально дополняют друг друга, что помогает избежать проблем, связанных с трением, коррозией и возникновением шума.

Фиксированное уплотнение корпуса:
В нашей конструкции корпус клапана соединен с его крышкой, а уплотнение корпуса зажато в пазе, что препятствует его «смещению».

Прочные, высокоточные узлы дросселяции: Они специально разработаны для рабочих условий Вашей установки. Формы дросселирующих элементов и седел клапанов, материал, из которого они сделаны, оптимизированы в соответствии с Вашими требованиями. Седла наших клапанов объединены в уникальную систему быстрой замены — их можно заменить без специальных инструментов. Свободно опирающееся зажимаемое седло и его металлическое или мягкое уплотнение обеспечат надежность и герметичность.



Клапан тип 8С DN 15 20 25 32 40 50 65 80 100
ANSI ½” 1″ 1 ½” 2″ 3″ 4″
VBL PN16-PN40 130 150 160 180 200 230 290 310 350
VBL Class 150 RF 178 184 222 254 298 352
VBL Class 150 RTJ 197 235 267 311 365
VBL Class 300 RF 190 197 235 267 317 368
VBL Class 300 RTJ 202 210 248 282 333 284
VH DEK1* 114 105 156 181
DEK3 170 167 248 267
DEK4 228 233 365 389
DEK5 по запросу
DEK7     196 221
DEK8     261 286
VU 48 59 62 70 78 83 93 106 136

Краткие ТТХ серии ECOTROL

Сария Условный диаметр Область применения
Номинальное давление Температура
ECOTROL® 8C DN15 – DN100 PN10 – PN63 -196°C…530°C
DN1/2″ – DN4″ ANSI150 – ANSI600 -196°C…530°C
ECOTROL® 6N DN125 – DN800 PN10 – PN63 -196°C…530°C
DN5″ – DN32″ ANSI150 – ANSI600 196°C…530°C
ECOTROL® 6H DN15 – DN600 PN100 – PN250 196°C…530°C
DN1/2″ – DN24 ANSI900 – ANSI1500 196°C…530°C

Описание технологий

Не нуждающееся в обслуживании уплотнение V-кольца из PTFE с прецизионным уплотняющим элементом

Эта уплотнительная система включает в себя графитовые кольца повышенной прочности и улучшенные кольца из PTFE, которые нечувствительны к резким колебаниям рабочих температур.
Устойчивая к коррозии поджимная пружина, расположенная под набивкой сальника, позволяет уплотнению штока автоматически подстраиваться и гарантировать уплотнение даже при низком давлении. Уплотняющий элемент из эластомера герметизирует сальник, а обтирочное кольцо защищает от попадания загрязнений.

Подстраивающийся сальник с уплотняющими кольцами

Предлагаются различные виды набивок для уплотнения подстраивающегося сальника. Требуемой силы уплотнения в течение продолжительного времени можно добиться при условии равномерной нагрузки уплотнительных колец или шнуров. Благодаря запатентованному поджимному устройству ARCA-OPTIPRESS®, уплотняющие кольца постоянно поджаты, и уплотняющий эффект распространяется по всей длине набивки

Сильфонное уплотнение

Если требуется герметичное уплотнение, то специально для этого мы разработали особое сильфонное уплотнение. Сильфон из нержавеющей стали нижним концом приварен к штоку, а вверху к герметичной сильфонной пластине. Здесь, в целях безопасности, применяетсядополнительный сальник со стандартной загрузочной набивкой. Дополнительное соединение для контроля протечек может быть установлено в области между сильфоном и сальниковым уплотнением для того, чтобы обеспечить максимальную надежность даже в том случае, если сильфон сломался.

Стандартный плунжер

Для ламинарного или турбулентного потоков используется одноступенчатый плунжер, устойчивый к загрязнениям. Параметры контура плунжера выбираются в зависимости от Ваших требований. Стандартная клетка – клетка с металлическим седлом. Прижимное седло является осесимметричным и может быть изготовлено с уплотнительными поверх-ностями с обеих сторон, опция. Это означает, что когда одна из них изнашивается, Вы просто можете перевернуть кольцо, что можно сделать на месте без помощи специальных инструментов. Для предотвращения коррозии (вследствие кавитации и высокого давления) можно изготовить одно- и многоступенчатый плунжер и кольцо седла из высокопрочных керамических материалов. Перфорированная клетка поможет снизить образование шума.

Мягкое уплотнение седла с металлической опорой

Для того чтобы мягкое уплотнение оставалось герметичным в течение долгого времени (даже в случае применения большого привода), мы разработали и запатентовали мягкое уплотнение ECOTROL® с дополнительным металлическим уплотнением между седлом и плунжером. Оно гарантирует, что давление на поверхность PTFE уплотнения остаётся на допустимом уровне и предохраняет его от деформации.
Определенное поджатие уплотняющего элемента осуществляется накладным кольцом. Это мягкое уплотнение обладает высокой работоспособностью даже при более миллиона циклов.

Конструкция для низких температур

При низких температурах привод и сам клапан необходимо удалить на достаточное расстояние друг от друга.
Для защиты от обледенения мы предлагаем специальное удлинение штока, помещенного в изоляционную колонну с тонкими стенками. В удлинении штока находится изолятор, который уменьшает потери при переносе тепла и излучении. Удлинение можно регулировать в соответствии с конструкцией вашей установки.

Охлаждающие рёбра для высоких температур

При температуре свыше 250 °С могут быть использованы охлаждающие рёбра в сочетании с графитовой набивкой. Они осуществляют отвод тепла, что предохраняет набивку от перегревания.
При температуре выше 450 °C конструкция рёбер гарантирует, что температура внутри набивки не превысит 450 °С.

Диафрагмовое уплотнение OPTISEAL® для опасных сред

Диафрагмовое уплотнение OPTISEAL® с дополнительным сальником безопасности предотвращает утечку опасной среды. Для таких условий это – идеальное решение, так как металлические сильфоны могут разрушаться под воздействием частиц, задерживающихся в его гофрах. OPTISEAL® фиксирует гидравлически поддерживаемую диафрагму между корпусом и крышкой клапана, а также между штоком клапана и плунжером. Благодаря гидравлической поддержке диафрагма может выдерживать давление до 100 бар.

Плунжер с двойной направляющей

В жидкостях с высоким перепадом давления эффект Бернулли может стать причиной вибрации плунжера. Этому можно препятствовать с помощью нижней направляющей. Её инновационная конструкция гарантирует, что дополнительной зоны уплотнения на внешней стороне не требуется. Нижняя направляющая открыта и, следовательно, нечувствительна к проникновению грязи.
Благодаря системе быстрой замены ECOTROL® каждый стандартный клапан можно оснастить этим компонентом.

Перфорированные плунжер и клетка

В жидких и сжимаемых средах перфорированные плунжеры и клетки являются отличным средством, предотвращающим шум и кавитационные повреждения. Кавитация, вызванная имплозией пузырьков газа, происходит в центре перфорированного плунжера без повреждения клетки или корпуса.
Это увеличивает срок службы и, соответственно, рентабельность регулирующих клапанов, которые сконструированы с учётом высоких перепадов давления и суровых условий.
Это также приводит к снижению уровня шума, который можно дополнительно понизить применением перфорированной вставки.

Разгруженный плунжер

Разгруженные конструкции (клетки и плунжера) используются для уменьшения усилий привода. Поверхность плунжера, обращённая лицевой стороной к седлу, находится под тем же давлением, что и противоположная поверхность плунжера.
Это достигается канавками в плунжере и его динамическим (радиальным) уплотнением. Регулирующий клапан ECOTROL® с разгруженным плунжером может работать даже при помощи очень малого привода. В зависимости от условий процесса, разгруженный плунжер уплотняется металлическими или эластомерными кольцами.

Спецификация

Серия 8C 6N 6H
DN 15-100 / 1/2″-4″ 150-600 / 6″-24″ 15-400 / 1″-16″
PN / ANSI класс 10-40 / класс 150-300 10-40 / класс 150-300 63-250 / класс 600-2500



Mатериал корпуса EN Для температур ASTM Для температур
1.0619 GP240GH от -10°C до 400°C A 216 WCB от -29°C до 425°C
1.4408 GX5CrNiMo19-1 1-2 от -29°C до 400°C A 351 CF8M от -196°C до 400°C
1.4581 GX5CrNiMoNb19-11-2 от -10°C до 400°C
1.6220 G20Mn5 от -50°C до 345°C A 352 LCC от -50°C до 345°C
1.6982 GX3CrNi13-4 от -120°C до 400°C
1.7357 G17CrMo5-5 от -10°C до 530°C A 217 WC6 от -29°C до 530°C



Материал крышки

< DN65 сделан из 1.4408 (A351CF8M)
> DN80 сделан из того же материала, что и корпус, но с коробкой сальника из 1.4571 (TP3TI)

Характеристика плунжера

Стандарт: равнопроцентная или линейная
По запросу: линейная модифицированная
Диапазон 50:1

Двойная направляющая

По запросу: встроенная нижняя направляющая для размеров DN 40-DN 600, Kvs > 25
Протечки седла Уплотнение металл по металлу: класс герметичности IV (<0,01 % Kvs), по запросу класс герметичности V
Мягкое уплотнение: класс герметичности VI

Сильфонное уплотнение

Двуслойный сильфон, сделанный из 1.4571 или (по запросу) Hastelloy®

[для ANSI 150 И ANSI 300, (по запросу возможен другой вариант диапазона давлений)]

Рубашка нагревательная

Соединение DN 15 или DN 25 PN40 “С” ANSI 300) резьбовое или фланцевое

Документы / руководства пользователя / программное обеспечение

Брошюра Серия 8C/6N/6H ECOTROL®
Серия 8C Регулирующие клапаны ECOTROL® Перечни технических характеристик
Серия 8C, Стандартная Инструкция по эксплуатации
