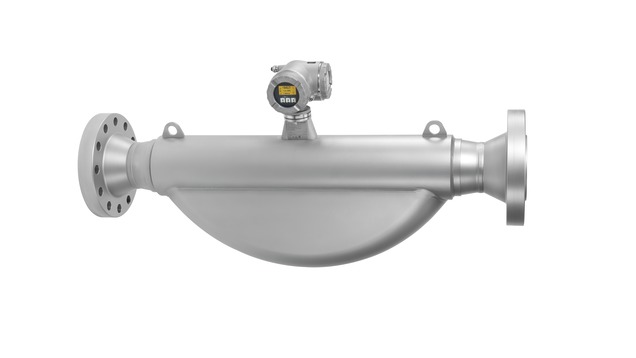

Кориолисовый расходомер Proline Promass X 300

Технические характеристики

Принцип измерения Кориолисовые расходомеры
Заголовок для продукта Четырехтрубный расходомер с максимальной пропускной способностью, с легкодоступным преобразователем в компактном исполнении. Прибор предназначен для работы при высоких значениях расхода и обеспечивает исключительную производительность на береговых/плавучих установках в нефтяной и газовой промышленности.
Функции датчика Увеличение прибыли – единая точка установки, обеспечивающая высочайшую точность для больших количеств. Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Номинальный диаметр: DN 300...400 (12...16"). Четырехтрубная система с малым падением давления.
Особенности преобразователя Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная имитационная самопроверка – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения.
Диапазон номинальных диаметров DN 300...400 (12...16")
Смачиваемые материалы Измерительная трубка: 1.4404 (316/316L)
Соединение: 1.4404 (316/316L)
Измеряемые параметры Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход (таблицы API), приведенная плотность, концентрация
Макс. погрешность измерения Массовый расход (жидкость): ±0,10 (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,0005 г/см³
Диапазон измерения 0...4100 т/ч (0...4520 малых тонн/ч)
Макс. рабочее давление PN 100, класс 600
Диапазон температур продукта –50...+180 °C (–58...+356 °F)
Диапазон окружающей температуры Стандартный вариант: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)
Материал корпуса сенсора 1.4404 (316L), наивысшая коррозионная стойкость
Материал корпуса преобразователя AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L
Степень защиты IP66/67, защитная оболочка типа 4X
Дисплей/Настройка 4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей"
Выходные сигналы 3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
Входные сигналы Вход сигнала состояния
Вход 4...20 мА
Цифровая связь HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
Источник питания 24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
Сертификаты на взрывозащиту ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
Безопасность изделия Маркировка CE, C-Tick, EAC
Функциональная безопасность Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511
Метрологические нормативы и сертификаты Калибровка произведена на сертифицированном калибровочном оборудовании (согласно ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой проверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TÜV)
MI-005 Жидкости, кроме воды (углеводороды), СУГ, криогенные среды
MI-002, PTB
Морские сертификаты и нормативы Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV
Сертификаты и нормативы по давлению PED, CRN
Сертификаты на материалы Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK

Запатентованная конструкция Promass X с четырьмя трубками обеспечивает высочайшую точность измерений (0,05 %) при максимальной пропускной способности и исключительных характеристиках на береговых/плавучих установках нефтяной и газовой промышленности. В комбинации с компактным преобразователя Promass X обладает высокой гибкостью с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей, улучшенные возможности подключения. Технология Heartbeat обеспечивает постоянную безопасность процессов.

Преимущества

  • Увеличение прибыли — единая точка установки, обеспечивающая высочайшую точность для больших количеств продукта
  • Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура)
  • Простая установка – не требуются прямые участки до и после расходомера
  • Полный доступ к информации о процессе и диагностике – числовые данные, свободно совместимые входные/выходные сигналы и цифровые протоколы
  • Упрощение и разнообразие – легко конфигурируемая функциональность ввода-вывода
  • Встроенная функция для самоповерки и диагностики – технология Heartbeat Technology

Область применения

  • Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
  • Предназначен для максимальных значений расхода и обеспечивает исключительные характеристики на береговых/плавучих установках в нефтяной и газовой промышленности.

Характеристики прибора

  • Номинальный диаметр: DN 300...400 (12....16")
  • Четырехтрубочная система с низким перепадом давления
  • Корпус из нержавеющей стали 1.4435 (316L)
  • Компактный двухкамерный корпус, до трех входных/выходных сигналов
  • Сенсорный дисплей с подсветкой и беспроводным доступом WLAN
  • Доступен выносной дисплей
