DH+

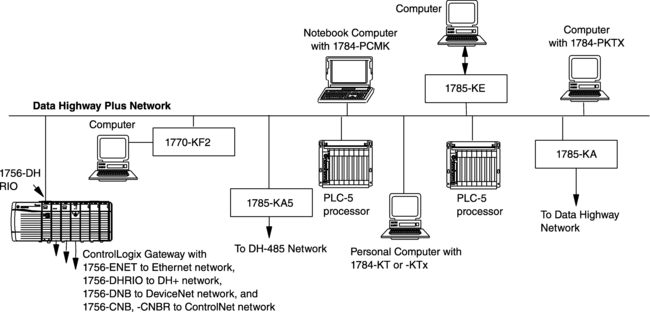

Сеть DH+ (Data Highway Plus) основана на протоколе DF1. На физическом уровне используется дифференциальная передача по твинаксиальному кабелю. Максимальное количество устройств (узлов) в сети – 64. Используется разделение доступа организовано методом token passing. Применяется для контроллеров PLC-5 и SLC 5/04.

dh

Устройства с интерфейсами DH+

  • 1784-PKTX, 1784-PKTXD – коммуникационная плата для ПК
  • 1784-U2DHP – переходник USB/DH+
  • 1756-DHRIO – коммуникационный модуль для ControlLogix
  • 1771-AF, 1771-AF1 – оптоволоконный конвертер

Data Highway Plus Overview: 1785-TD006-EN
Installation Manual: 1770-UM022-EN
Technical details
