DeviceNet

DeviceNet — сеть нижнего уровня, которая обеспечивает связь между простыми промышленными устройствами (как, например, датчики и исполнительные механизмы) и устройствами более высокого уровня (как, например, контроллеры и компьютеры). Сеть DeviceNet — гибкая открытая сеть, которая работает с устройствами многочисленных поставщиков.
Сеть DeviceNet:

  • обеспечивает экономически выгодное сетевое решение для простых устройств;
  • позволяет вам иметь доступ к данным интеллектуальных сенсоров и исполнительных механизмов многочисленных поставщиков;
  • обеспечивает возможности мастер/ведомый и точка-точка;
  • сервисы производитель/потребитель позволяют вам сконфигурировать устройства, управлять и собирать данные по единой сети.

Функциональное исполнение

В дополнение к чтению состояния вкл/откл датчиков и управления пусковыми устройствами сеть DeviceNet может сообщить температуру и ток нагрузки пускового устройства, изменить скорость замедления приводов, отрегулировать чувствительность датчиков и так далее.
Устройства могут быть удалены и заменены без отключения других устройств и без инструментов программирования, что помогает снизить эксплуатационные издержки.
Сетевая установка устройств экономически выгоднее, чем традиционная коммутация входов/выходов во многих приложениях, особенно когда устройства удалены друг от друга на расстояние в десятки и сотни метров.

Связь

Сеть DeviceNet основывается на эффективной и широко известной технологии CAN. Скорость передачи данных составляет до 500 Кбит/с.
Открытый стандарт сетевых устройств помогает улучшить общую производительность, давая конечным пользователям большую возможность выбора и способствуя инновации устройств, которая может улучшить точность, обеспечить диагностику и увеличить количество данных о процессе.
Сообщения от узла, находящегося в сети ControlNet, DH+ или Ethernet, могут перенаправляться шлюзом ControlLogix к узлу в сети DeviceNet.

Характеристики

  • Взаимозаменяемость. Простые устройства многочисленных поставщиков (например, кнопки, пусковые устройства, фотоэлементы, конечные выключатели и т. д.), которые соответствуют стандарту сети DeviceNet и стандарту профайлов устройств, — взаимозаменяемы, чем обеспечивают пользователю гибкость и возможность выбора.
  • Одна общая сеть. Открытый стандарт сетевых устройств обеспечивает общие решения для конечного пользователя, уменьшая для поставщиков необходимость поддерживать на рынке различные сети.
  • Уменьшение простоев. Диагностика обеспечивает упреждающие сообщения об отказах и облегчает поиск неисправностей. Типичные приложения Сеть DeviceNet идеальна для приложений, требующих:
    • уменьшения количества проводных соединений;
    • быстрой установки и запуска;
    • гибкости в возможности добавления или перемещения устройств и сегментов кабелей;
    • малого времени отклика;
    • диагностики устройств, критичных к простоям

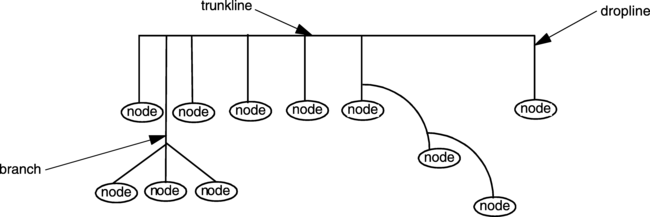

Топология

Для сети DeviceNet используется топология шины с отводами. Отводы можно разветвлять или подключать узлы последовательно. Длина отвода не должна превышать 6 метров.

devicenet-topology

Документация по планированию и монтажу сетей DeviceNet: см. публикацию DNET-UM072.
