ControlNet

Сеть ControlNet обеспечивает высокоскоростную передачу критичных ко времени данных ввода-вывода и межконтроллерных сообщений. Ее возможности по передаче данных повышают производительность ввода-вывода и одноранговой коммуникации в любой системе или приложении. Сеть ControlNet является высоко детерминированной, с высокой повторяемостью, и не дает сбоев при подключении или отключении устройств. Это гарантирует надежную, синхронизированную и скоординированную работу в оперативном режиме. ControlNet наиболее часто используется следующим образом:

  • как сеть для платформы ControlLogix;
  • как одноранговая сеть между контроллерами;
  • как сеть высокоскоростного ввода-вывода.
  • как магистраль для множества распределенных сетей DeviceNet.

Rockwell Automation предлагает широкий выбор продукции для ControlNet, включая контроллеры, системы ввода-вывода, интерфейсы оператора, приводы и сервоприводы, кабели и программное обеспечение. Среди множества вариантов установки:

  • Оптоволоконные кабели для расстояний до 20 км
  • Резервированный канал, обеспечивающий отказоустойчивость сети
  • Кольцевая топология как дополнительный вариант резервирования
  • Искробезопасность для опасных зон
  • Степень защиты IP67

Преимущества:

  • Программирование, межконтроллерное взаимодействие и ввод-вывод  – на одном канале без задержек
  • Резервированный канал и искробезопасность
  • Использование в высокошумных условиях (оптика)
  • Высокая пропускная способность
  • Поддержка до 99 узлов без минимального расстояния между ними
  • Возможность программирования и диагностики с любого узла
  • Широковещательная отправка данных
  • Диагностика системы для облегчения конфигурации и поддержки
  • Детерминированная передача данных
  • Настраиваемый интервал передачи для любых нужд
  • Широкий спектр поддерживаемых устройств

Топология

Сеть ControlNet поддерживает ряд топологий: шина, звезда, кольцо. Самый простой вариант – шина, к которой поставляются готовые T-образные отводы длиной 1м. Для других топологий требуются повторители.

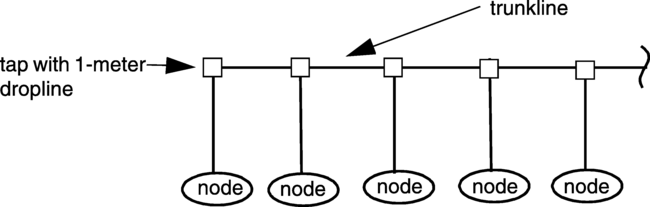

cnet-trunkline

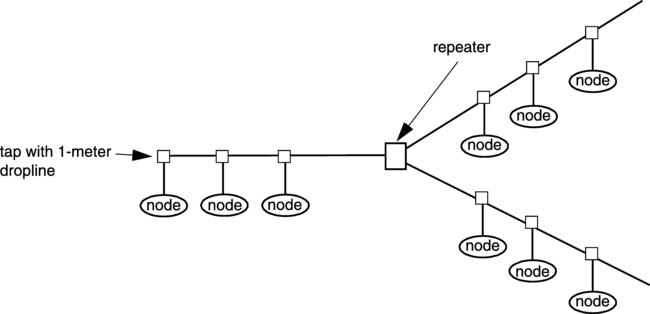

cnet-star

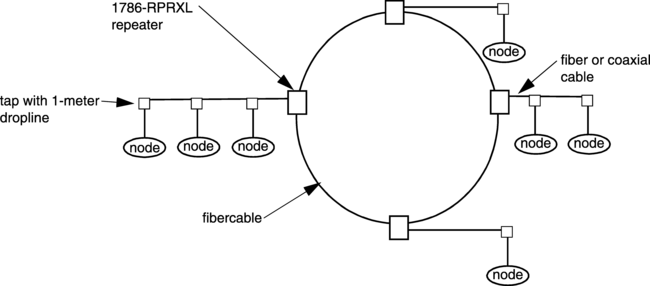

cnet-ring

Конфигурирование сетей ControlNet: CNET-UM001-EN

В феврале 2020 для всей продукции на базе ControlNet объявлен статус Active Mature, задумайтесь о переходе на Ethernet/IP. Пособие по миграции CNET-RM001-EN
