Для резервирования точек ввода-вывода используйте систему 1715 Redundant I/O. Это позволит обеспечить отказоустойчивость за счет дублированных модулей ввода-вывода. Система Redundant I/O подключается к ControlLogix посредством двойной связи Ethernet/IP через коммуникационный модуль 1756-EN2TR. Модули ввода-вывода 1715 обеспечивают диагностику состояния и поддерживают горячую замену. Возможно применение в контурах управления SIL2 (failsafe в одиночной конфигурации, fault tolerant в двойной).
| Заказной номер | Описание |
|---|---|
| 1715-AENTR | Модуль Ethernet адаптера |
| 1715-IB16D | Модуль 16 дискретных входов |
| 1715-IF16 | Модуль 16 аналоговых входов |
| 1715-OB8DE | Модуль 8 дискретных выходов |
| 1715-OF8I | Модуль 8 аналоговых выходов |
| 1715-A2A | Цоколь с 2 слотами для адаптера |
| 1715-A3IO | Цоколь с 3 слотами для ввода-вывода |
| 1715-TASIB16D | Клеммная сборка для 16 DI каналов в одиночной конфигурации |
| 1715-TADIB16D | Клеммная сборка для 16 DI каналов в двойной конфигурации |
| 1715-TASOB8DE | Клеммная сборка для 8 DO каналов в одиночной конфигурации |
| 1715-TADOB8DE | Клеммная сборка для 8 DO каналов в двойной конфигурации |
| 1715-TASIF16 | Клеммная сборка для 16 AI каналов в одиночной конфигурации |
| 1715-TADIF16 | Клеммная сборка для 16 AI каналов в двойной конфигурации |
| 1715-TASOF8 | Клеммная сборка для 8 AO каналов в одиночной конфигурации |
| 1715-TADOF8 | Клеммная сборка для 8 AO каналов в двойной конфигурации |
| 1715-N2L | Слотовая заглушка высокая |
| 1715-N2S | Слотовая заглушка низкая |
| 1715-C2 | Удлинитель задней шины 2м |

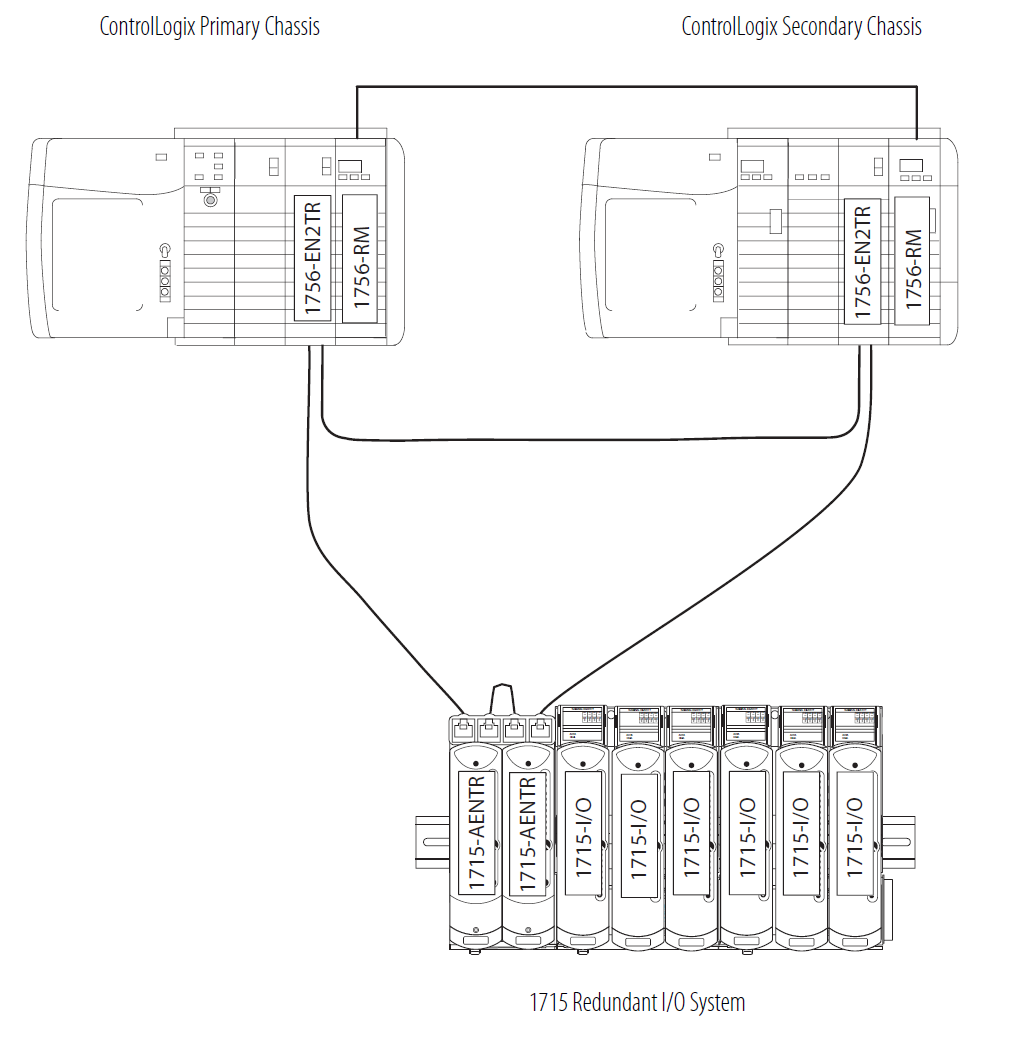

Пример конфигурации
