Контроллеры 5370 идеальны для малых и средних систем, предоставляя преимущества Интегрированной Архитектуры при низкой цене. Среди них управление перемешением по Ethernet/IP, кольцевая топология Ethernet DLR. При использовании с приводами Kinetix 350 эти контроллеры – отличное решение с высокой производительностью при небольших габаритах и доступной цене. Среда разработки: Studio 5000 Logix Designer

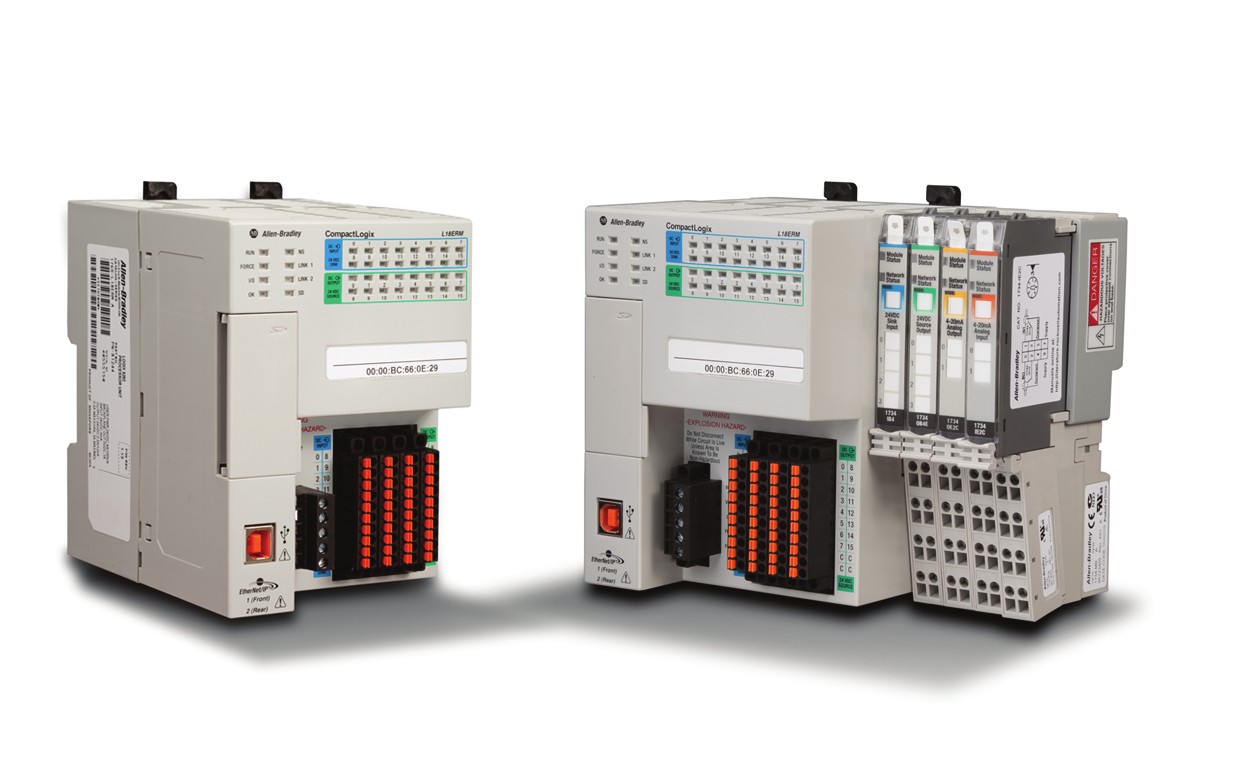

Контроллеры CompactLogix 5370 L1
- Питание 24В
- Два порта Ethernet для кольцевых сетей DLR
- Порт USB для программирования
- Встроенный цифровой ввод-вывод
- Отсутствие батареи
1769-L16ER-BB1B | 1769-L18ER-BB1B | 1769-L18ERM-BB1B | 1769-L19ER-BB1B | |
---|---|---|---|---|
Память пользователя | 384 КБ | 512 КБ | 512 КБ | 1 МБ |
Флеш-память | 1784-SD1 (1ГБ) поставляется с контроллером 1784-SD2 (2ГБ) заказывается отдельно |
|||
Коммуникационные порты | 2 Ethernet/IP 1 USB |
|||
Встроенный ввод-вывод | 16 дискретных входов DC 16 дискретных выходов DC |
|||
Подключения Ethernet/IP | 4 узла Ethernet/IP 120 TCP-подключений |
8 узлов Ethernet/IP 120 TCP-подключений |
||
Управление перемещением | Нет | Нет | 2 оси | Нет |
Дополнительные модули ввода-вывода | 6 модулей POINT I/O | 8 модулей POINT I/O |

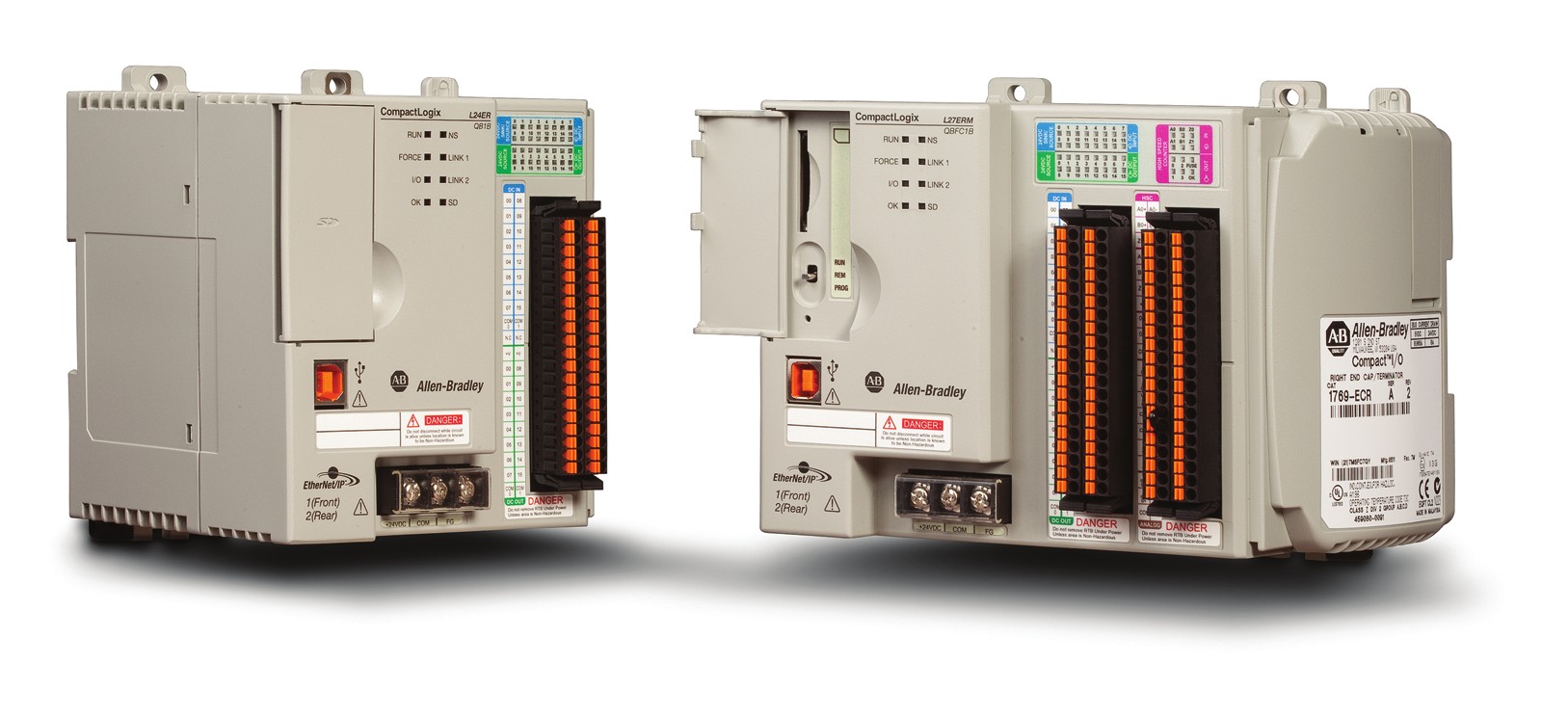

Контроллеры CompactLogix 5370 L2
- Питание 24В
- Два порта Ethernet для кольцевых сетей DLR
- Порт USB для программирования
- Встроенный цифровой, аналоговый и высокоскоростной ввод-вывод
- Отсутствие батареи
1769-L24ER-QB1B | 1769-L24ER-QBFC1B | 1769-L27ERM-QBFC1B | |
---|---|---|---|
Память пользователя | 0.75 МБ | 0.75 МБ | 1 МБ |
Флеш-память | 1784-SD1 (1ГБ) поставляется с контроллером 1784-SD2 (2ГБ) заказывается отдельно |
||
Коммуникационные порты | 2 Ethernet/IP 1 USB |
||
Встроенный ввод-вывод | 16 дискретных входов DC 16 дискретных выходов DC |
16 дискретных входов DC 16 дискретных выходов DC 4 универсальных аналоговых входа 2 универсальных аналоговых выхода 4 высокоскоростных счетчика |
|
Подключения Ethernet/IP | 8 узлов Ethernet/IP 120 TCP-подключений |
8 узлов Ethernet/IP 120 TCP-подключений |
16 узлов Ethernet/IP 120 TCP-подключений |
Управление перемещением | Нет | Нет | 4 оси |
Дополнительные модули ввода-вывода | 4 модуля 1769 Compact I/O |

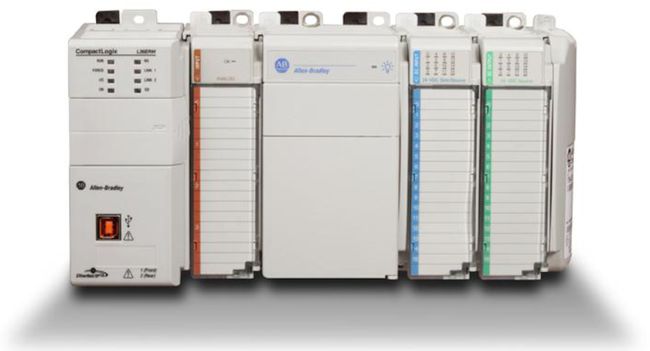

Контроллеры CompactLogix 5370 L3
- Два порта Ethernet для кольцевых сетей DLR
- Порт USB для программирования
- Отсутствие батареи
1769-L30ER | 1769-L30ERM | 1769-L33ER | 1769-L33ERM | 1769-L36ERM | 1769-L37ERM | 1769-L38ERM | |
---|---|---|---|---|---|---|---|
Память пользователя | 1 МБ | 1 МБ | 2 МБ | 2 МБ | 3 МБ | 4 МБ | 5 МБ |
Флеш-память | 1784-SD1 (1ГБ) поставляется с контроллером 1784-SD2 (2ГБ) заказывается отдельно |
||||||
Коммуникационные порты | 2 Ethernet/IP 1 USB |
||||||
Блок питания | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 | ||||||
Узлы Ethernet/IP | 16 | 32 | 48 | 64 | 80 | ||
Управление перемещением | Нет | 4 оси | Нет | 8 осей | 16 осей | ||
Локальный ввод-вывод Compact I/O | 8 модулей | 16 модулей | 30 модулей |
