Источники питания и барьеры искрозащиты

Блоки питания и барьеры искрозащиты для датчиков и преобразователей

Блоки питания и барьеры искрозащиты служат для питания устройств, например преобразователей, в том числе во взрывоопасных зонах, и последующей передачи гальванически изолированного сигнала. Дополнительное средство мониторинга HART® обеспечивает мониторинг статуса преобразователя. Это позволяет быстро и эффективно локализовать даже кратковременные ошибки.

Описание ассортимента

В ассортимент источников питания и барьеров искрозащиты для установки на DIN-рейках, предлагаемый Endress+Hauser, входят:

  • Блоки питания для 2-проводных или 4-проводных преобразователей
  • Активный барьер искрозащиты с блоком питания для безопасного разделения токовых цепей 4…20 мA в одном приборе
  • Блоки питания и барьеры искрозащиты с двунаправленной передачей по протоколу HART®, коммуникационные гнезда для HART® и интегрированный резистор HART® для конфигурирования датчиков

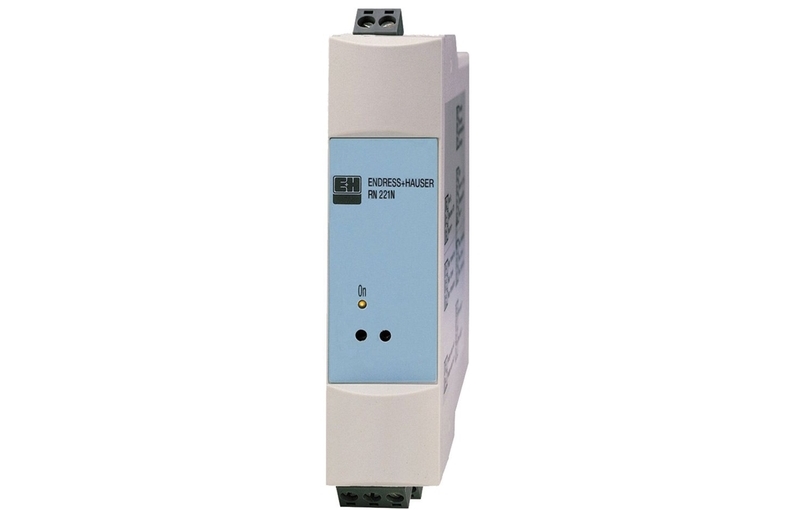

Активный барьер искрозащиты RN221N с блоком питания для безопасного разделения токовых цепей 4...20 мА

Принцип действия/пример использования

Пример использования для подачи электропитания на преобразователь температуры:
если датчик температуры имеет преобразователь 4...20 мА HART®, на него необходимо подавать электропитание. Активный барьер обеспечивает электропитание подключенного преобразователя (при необходимости и во взрывоопасной зоне) с последующей передачей гальванически изолированного сигнала. Дополнительное средство мониторинга HART® позволяет контролировать статус подключенного преобразователя HART®. В случае ошибки реле активного барьера искрозащиты передает аварийный сигнал.

Пример использования пассивного барьера искрозащиты с SPS:
если питание датчика во взрывоопасной зоне должно осуществляться через SPS, использование барьера обязательно. Пассивный барьер применяется для передачи электропитания из безопасной зоны во взрывоопасную зону и возврата сигнала 4...20 мА. Пассивный барьер не требует питания, т.к. получает его от цепи 4...20 мА.

Преимущества

  • Широкий выбор блока питания, гибкий источник питания
  • Блоки питания для 2-проводных или 4-проводных преобразователей
  • Гальваническая изоляция токовых цепей 4…20 мA
  • Международные сертификаты взрывозащиты, доступен морской сертификат GL
  • Мониторинг датчиков с системой раннего предупреждения
Endress+Hauser
Преобразователь измерительный RMA42
Преобразователь измерительный RMA42
Принцип измерения
Преобразователь процесса
Функция
Универсальный преобразователь процесса и температуры с блоком управления
Питание по сигнальной цепи
Блок питания искробезопасного контура питания по сигнальной цепи 24 В
Endress+Hauser
Активный барьер искрозащиты RN221N
Активный барьер искрозащиты RN221N
Принцип измерения
Активный барьер
Принцип измерения
Источник питания
Функция
Активный барьер искрозащиты с источником питания для безопасного разделения цепей с токами 4...20 мА
Endress+Hauser
Пассивный барьер искрозащиты RB223
Пассивный барьер искрозащиты RB223
Принцип измерения
Пассивный барьер
Принцип измерения
Источник питания
Функция
Пассивный барьер для безопасного разделения цепей с токами 4...20 мА
Endress+Hauser
Источник питания RNB130
Источник питания RNB130
Принцип измерения
Питание
Принцип измерения
Источник питания
Функция
Блок питания для одного 4-проводного датчика или преобразователя
Endress+Hauser
Источник питания RNS221
Источник питания RNS221
Принцип измерения
Питание
Принцип измерения
Источник питания
Функция
Блок питания для двух 2-проводных датчиков или преобразователей
Endress+Hauser
Gateway for remote monitoring Connect Sensor FXA30B
Gateway for remote monitoring Connect Sensor FXA30B
Принцип измерения
Сетевой шлюз
Функция
Battery-powered remote cellular monitoring of connected analog as well digital field devices;
Designed to work in rugged industrial environments;
Measured values can be visualized…
Вход
4 аналоговых 4..20 мА
4 цифровых
Счетчик импульсов
Modbus RS485
Endress+Hauser
Преобразователь для мониторинга Fieldgate FXA42
Преобразователь для мониторинга Fieldgate FXA42
Принцип измерения
Сетевой шлюз
Функция
Шлюз Ethernet/аналогового или двоичного сигнала, встроенный веб-сервер для SupplyCare
Вход
4 аналоговых 4..20 мА
4 цифровых
Счетчик импульсов
Modbus TCP
Modbus RS485
