Гигиенические клапаны

Мощный привод
Регулирующие клапаны BIOVENT® обычно комбинируют с пневматическим многопружинным приводом типа 813. Он не только рентабелен, надёжен и взрывозащищен, но также имеет короткое время срабатывания и постоянное усилие поджатия. В зависимости от требуемого усилия, у нас представлены различные по величине приводы.

Многофункциональный позиционер
Благодаря цифровому позиционеру ARCAPRO®, регулирующие клапаны BIOVENT® обеспечиваются многофункциональным интерфейсом для контроллера или системы управления технологическим процессом и обычно работают при силе тока 4-20 мА. Например, протокол HART, шины Profibus (PA) и Foundation Fieldbus используются для создания цифрового интерфейса с двухсторонним обменом данными (включая статусные сообщения).

Разнообразие корпусов для гигиенических клапанов
Сферический корпус без застойных зон, изготовленный из нержавеющей стали, создаёт идеальные условия для потока. Конструкция гигиенического клапана BIOVENT® позволяет ему очищаться согласно CIP-методу и гарантирует удаление любого осадка. Таким образом проблемы очистки, разрушения клапана, вызванного окислением, а также образования осадка среды исключены. Детали корпуса соединены посредством зажимных колец из нержавеющей стали, которые значительно облегчают эксплуатацию и позволяют использовать различные типы корпусов и присоединяемых к нему частей.

Корпус гигиенического клапана и уплотнения штока
Удовлетворяющее FDA – сертификации уплотнение выполняется из EPDM колец с круглым сечением, которые запрессовываются в специальные пазы, принимая их форму. Предварительное поджатие гарантирует герметичное соединение уплотнения со стенкой корпуса, препятствуя его соскальзыванию.

Оптимальные условия очистки (CIP) гарантированы. На динамическом уплотнении штока используется особый комбинированный уплотнительный элемент с грязесъёмным кольцом. Очищающая среда и/или частицы удаляются ещё до уплотняющего элемента и подшипника, так что попадание частиц или их раздробление между штоком и подшипником исключается.

Высокоточное исполнение дроссельной системы клапана
Регулирующие клапаны BIOVENT® оснащены дросселирующей системой, специально разработанной с учетом условий на Вашей установке. Формы запирающих частей и седел клапана, а также материал, из которого они сделаны, оптимизированы в соответствии с Вашими требованиями. Заменяемый плунжер и поджатое седло клапана позволяют системе легко адаптироваться к условиям потока. Для каждого номинального диаметра могут быть выбраны различные значения Kvs. Это означает, что работу клапана можно оптимизировать в соответствии с реальными рабочими условиями.

Формы корпуса/Соединения

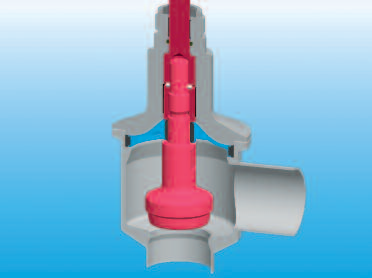

Угловой клапан с приварными патрубками (Тип 391-P1-L)

Эта модель является недорогой стандартной конструкцией гигие-нического клапана BIOVENT®.
Она состоит из шаровидного кор-пуса с вертикальным входом, соединительных патрубков и встроенного седла. Направление входящего потока, как правило, под конус.

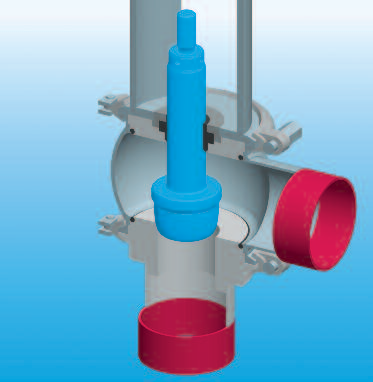

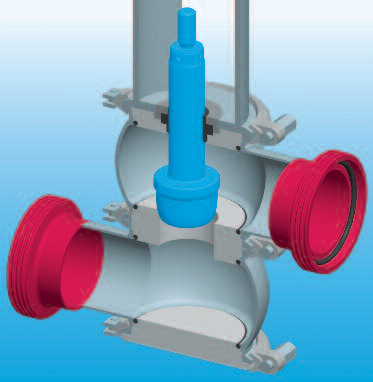

Проходной клапан с зажимными соединениями (Тип 391-P1-BO)

Эта модель состоит из двух шаровидных корпусов, каждый из которых соединен с трубопроводом через один соединительный элемент.
Седло клапана устанавливается между частями корпуса как отдельная деталь, что позволяет быстро и легко без использования специальных инструментов производить его обслуживание и замену. Расположение патрубков, изготовлен-ных согласно нормам DIN 11851, регулируется зажимными соединениями

Проходной клапан с фланцевым соединением (Тип 391-P1-BM)

Эта модель аналогична модели Тип 391-P1-BO и рекомендована для применения при больших но-минальных внутренних диамет-рах или высоких значениях па-раметра Kvs. Для предотвраще-ния колебаний регулирующего конуса предусмотрена его нижняя направляющая.

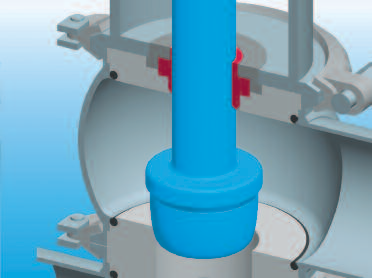

Стандартный параболичекий конус с металлическим уплотнением

Модель с одноступенчатым пара-болическим конусом, выполненным из цельной заготовки – превосходный выбор для регулирования ламинарных или турбулентных потоков вискоз-ных, пищевых и биологически чистых сред. Клапан имеет линейную или равнопроцентную характеристику, а его корпус можно легко очистить на месте установки. Уплотнение седла клапана – метал по металлу.

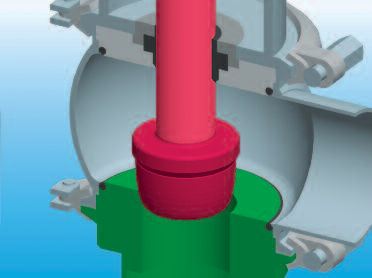

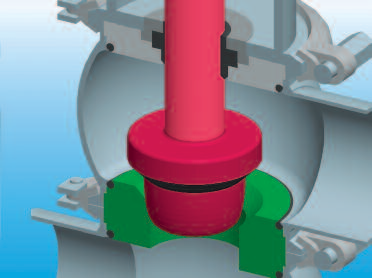

Параболический конус с мягким V-образным уплотнением

Если регулировочный клапан BIO-VENT® будет применяться и как запорный элемент, максимальная герметичность его уплотнения достигается использованием мягкой V-образной кольцевой прокладки из EPDM или FPM. Это уплотнение долговечно так как основное усилие поджатия воспринимается не мягкой прокладкой, а уплотнением металл по металлу. Надежная фиксация положения мягкого уплотнения позволяет также применять его в условиях вакуума или при больших скоростях течения.

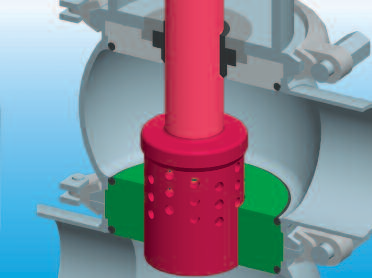

Конус с отверстиями

Специальная конструкция конуса с отверстиями применяется для высоких давлений рабочей сре-ды. Проходя через его отверстия, поток разделяется на многочис-ленные мелкие кавитационные потоки, которые встречаются в центре конуса и теряют там свою кинетическую энергию. Благода-ря этому снижается уровень шума и увеличивается срок службы корпуса клапана и его внутренних узлов.

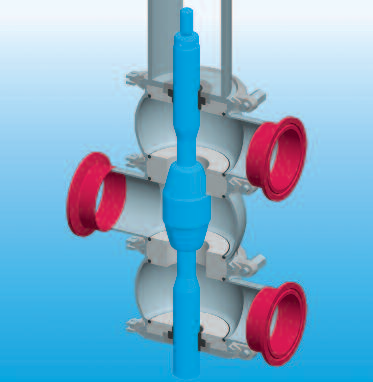

Трёхходовый клапан с тройным зажимом в качестве смесителя потоков (Тип 391-M-WM)

Модель клапана выполнена из трёх одинаковых шаровидных корпусов с присоединительными патрубками.
Оба седла клапана закреплены между частями корпуса. Клапан, может использоваться как для смешивания, так и для разделения потоков.

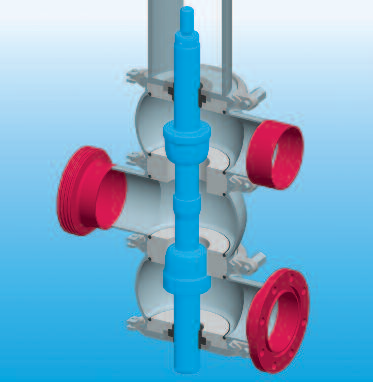

Трёхходовый клапан с различ-ными соединениями в качестве разделителя потоков (Тип 391-T-WM)

Трёхходовой клапан использует-ся для разделения потока рабо-чей среды и обеспечивает на обоих регулировочных конусах максимальное значение Kvs и линейную характеристику. Возмо-жен также выбор различных значений Kvs.

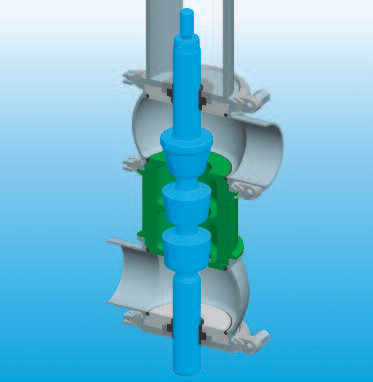

Многоступенчатый клапан со сварными концами (Тип 391-P3-BM)

Антикавитационный многоступенча-тый клапан, состоящий из двух шаро-видных корпусов с присоединителны-ми патрубками и специально отлито-го седла, особенно хорошо подходит для редуцирования давления жидкос-тей с большим перепадом давления.
Седло клапана крепится с помощью зажимных колец между частями кор-пуса. Регулирующий модуль, позво-ляет устранить кавитацию с её отри-цательными последствиями

Уплотнение шпинделя с комбинированным уплотни-тельным элементом

В качестве уплотнения шлифо-ванного и полированного шпинде-ля клапана применяется специи-ально разработанный комбиниро-ванный уплотнительный элемент со скребком. Скребок защищает уплотнительный элемент и под-шипник от проникновения рабо-чей среды с твердыми частицами примесей в пространство между шпинделем и подшипником, что уменьшает их износ

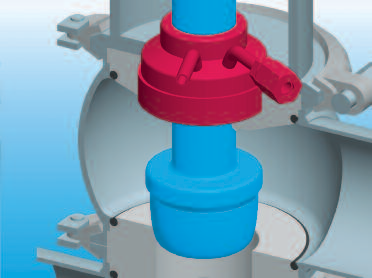

Уплотнение шпинделя с гидрозатвором

Гидрозатвор, загруженный паром или другой стерильной средой, защищает производственный резервуар от внешней среды.
Избыточное давление не допус-кает проникновения рабочей сре-ды в нестерильную зону клапана.

Герметичное уплотнение шпинделя OPTISEAL®

Наилучший выбор для стерильных гигиенических клапанов – специаль-ное уплотнение OPTISEAL®. Оно обеспечивает трехкратный запас надежности герметизации относи-тельно внешней среды благодаря: сочетанию двойной изолирующей мембраны с сальниковым уплотне-нием; заполнению запирающей жидкостью полости между сальником и мембраной; контролю протечек как в области сальника, так и в полости двойной мембраны. Кроме того, вследствие разгруженности двойной мембраны и плунжера, OPTISEAL® позволяет использовать приводы меньшей мощности
