ECOTROL Серии 6H

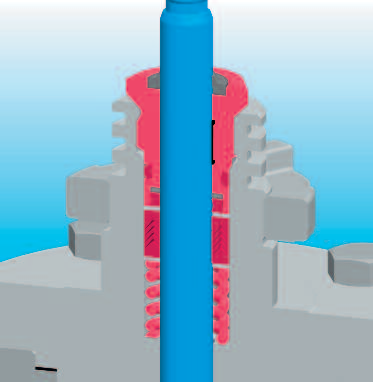

Не нуждающееся в обслуживании уплотнение V-кольца из PTFE с прецизионным уплотняющим элементом

Эта уплотнительная система включает в себя графитовые кольца повышенной прочности и улучшенные кольца из PTFE, которые нечувствительны к резким колебаниям рабочих температур.
Устойчивая к коррозии поджимная пружина, расположенная под набивкой сальника, позволяет уплотнению штока автоматически подстраиваться и гарантировать уплотнение даже при низком давлении. Уплотняющий элемент из эластомера герметизирует сальник, а обтирочное кольцо защищает от попадания загрязнений.

Подстраивающийся сальник с уплотняющими кольцами

Предлагаются различные виды набивок для уплотнения подстраивающегося сальника. Требуемой силы уплотнения в течение продолжительного времени можно добиться при условии равномерной нагрузки уплотнительных колец или шнуров. Благодаря запатентованному поджимному устройству ARCA-OPTIPRESS®, уплотняющие кольца постоянно поджаты, и уплотняющий эффект распространяется по всей длине набивки

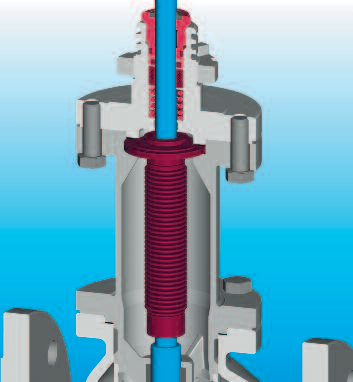

Сильфонное уплотнение

Если требуется герметичное уплотнение, то специально для этого мы разработали особое сильфонное уплотнение. Сильфон из нержавеющей стали нижним концом приварен к штоку, а вверху к герметичной сильфонной пластине. Здесь, в целях безопасности, применяетсядополнительный сальник со стандартной загрузочной набивкой. Дополнительное соединение для контроля протечек может быть установлено в области между сильфоном и сальниковым уплотнением для того, чтобы обеспечить максимальную надежность даже в том случае, если сильфон сломался.

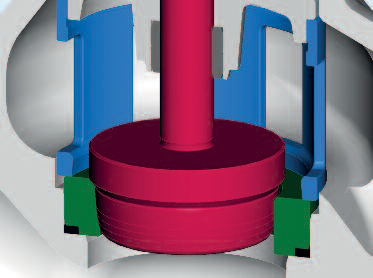

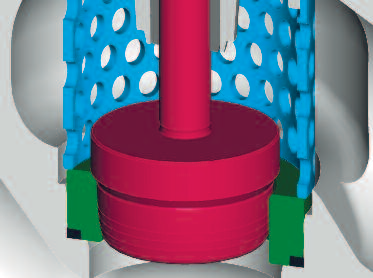

Стандартный плунжер

Для ламинарного или турбулентного потоков используется одноступенчатый плунжер, устойчивый к загрязнениям. Параметры контура плунжера выбираются в зависимости от Ваших требований. Стандартная клетка – клетка с металлическим седлом. Прижимное седло является осесимметричным и может быть изготовлено с уплотнительными поверх-ностями с обеих сторон, опция. Это означает, что когда одна из них изнашивается, Вы просто можете перевернуть кольцо, что можно сделать на месте без помощи специальных инструментов. Для предотвращения коррозии (вследствие кавитации и высокого давления) можно изготовить одно- и многоступенчатый плунжер и кольцо седла из высокопрочных керамических материалов. Перфорированная клетка поможет снизить образование шума.

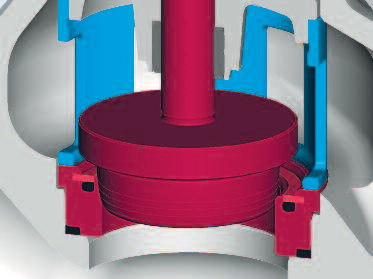

Мягкое уплотнение седла с металлической опорой

Для того чтобы мягкое уплотнение оставалось герметичным в течение долгого времени (даже в случае применения большого привода), мы разработали и запатентовали мягкое уплотнение ECOTROL® с дополнительным металлическим уплотнением между седлом и плунжером. Оно гарантирует, что давление на поверхность PTFE уплотнения остаётся на допустимом уровне и предохраняет его от деформации.
Определенное поджатие уплотняющего элемента осуществляется накладным кольцом. Это мягкое уплотнение обладает высокой работоспособностью даже при более миллиона циклов.

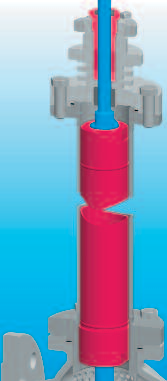

Конструкция для низких температур

При низких температурах привод и сам клапан необходимо удалить на достаточное расстояние друг от друга.
Для защиты от обледенения мы предлагаем специальное удлинение штока, помещенного в изоляционную колонну с тонкими стенками. В удлинении штока находится изолятор, который уменьшает потери при переносе тепла и излучении. Удлинение можно регулировать в соответствии с конструкцией вашей установки.

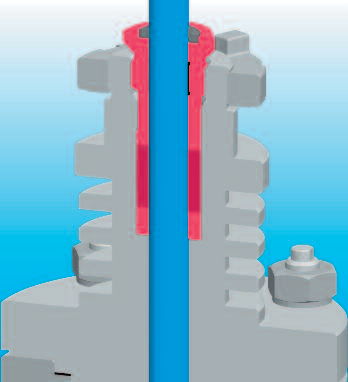

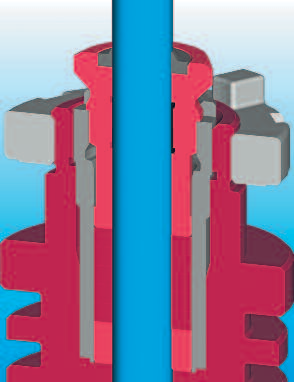

Охлаждающие рёбра для высоких температур

При температуре свыше 250 °С могут быть использованы охлаждающие рёбра в сочетании с графитовой набивкой. Они осуществляют отвод тепла, что предохраняет набивку от перегревания.
При температуре выше 450 °C конструкция рёбер гарантирует, что температура внутри набивки не превысит 450 °С.

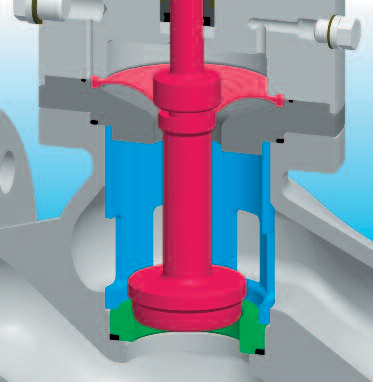

Диафрагмовое уплотнение OPTISEAL® для опасных сред

Диафрагмовое уплотнение OPTISEAL® с дополнительным сальником безопасности предотвращает утечку опасной среды. Для таких условий это – идеальное решение, так как металлические сильфоны могут разрушаться под воздействием частиц, задерживающихся в его гофрах. OPTISEAL® фиксирует гидравлически поддерживаемую диафрагму между корпусом и крышкой клапана, а также между штоком клапана и плунжером. Благодаря гидравлической поддержке диафрагма может выдерживать давление до 100 бар.

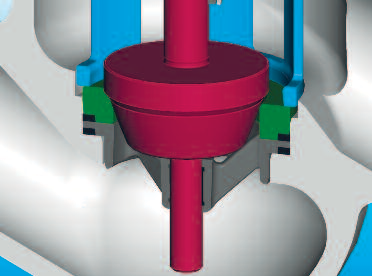

Плунжер с двойной направляющей

В жидкостях с высоким перепадом давления эффект Бернулли может стать причиной вибрации плунжера. Этому можно препятствовать с помощью нижней направляющей. Её инновационная конструкция гарантирует, что дополнительной зоны уплотнения на внешней стороне не требуется. Нижняя направляющая открыта и, следовательно, нечувствительна к проникновению грязи.
Благодаря системе быстрой замены ECOTROL® каждый стандартный клапан можно оснастить этим компонентом.

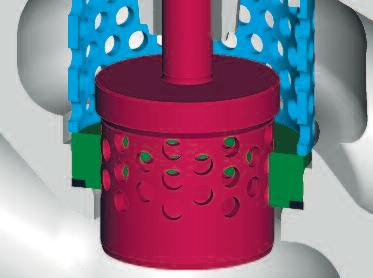

Перфорированные плунжер и клетка

В жидких и сжимаемых средах перфорированные плунжеры и клетки являются отличным средством, предотвращающим шум и кавитационные повреждения. Кавитация, вызванная имплозией пузырьков газа, происходит в центре перфорированного плунжера без повреждения клетки или корпуса.
Это увеличивает срок службы и, соответственно, рентабельность регулирующих клапанов, которые сконструированы с учётом высоких перепадов давления и суровых условий.
Это также приводит к снижению уровня шума, который можно дополнительно понизить применением перфорированной вставки.

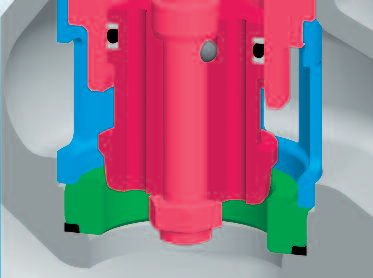

Разгруженный плунжер

Разгруженные конструкции (клетки и плунжера) используются для уменьшения усилий привода. Поверхность плунжера, обращённая лицевой стороной к седлу, находится под тем же давлением, что и противоположная поверхность плунжера.
Это достигается канавками в плунжере и его динамическим (радиальным) уплотнением. Регулирующий клапан ECOTROL® с разгруженным плунжером может работать даже при помощи очень малого привода. В зависимости от условий процесса, разгруженный плунжер уплотняется металлическими или эластомерными кольцами.

Материал крышки

Характеристика плунжера

Двойная направляющая

Сильфонное уплотнение

Двуслойный сильфон, сделанный из 1.4571 или (по запросу) Hastelloy®

Рубашка нагревательная
