Серия 590

Проходными называются клапаны, у которых оси входного и выходного присоединительных патрубков совпадают или параллельны.

Паропреобразовательные клапаны ARCA производятся с учетом особых условий Вашего производства. Для удовлетворения всех требований по температуре и давлению мы предлагаем широкий ряд конструктивных решений и материалов – от литых корпусов проходного типа, до клапанов углового типа из кованой стали. ARCA предлагает арматуру, оптимизированную с технической и коммерческой точки зрения, для максимальной эффективности как небольших установок, так и крупных электростанций

Высокоэффективный привод клапана:
Вне зависимости от целей применения, будь то функция регулирования или защиты, привод для паропереобразующего клапана ARCA будет адаптирован к Вашей установке. Это становится возможным за счёт наличия широкого спектра пневматических, электрических и гидравлических типов привода. Усилие привода, закрывающее клапан, определяется в соответствии с Вашими требованиями.

Многофункциональный позиционер:
Цифровой позиционер ARCAPRO® обеспечивает паропреобразовательные клапаны многофункциональным интерфейсом для контроллера или системы управления процессом. Он монтируется на приводе напрямую или на ребре NAMUR с наивысшей точностью благодаря стабильному рычагу обратной связи. Используются стандартные сигналы от 4 до 20 мА. Для организации цифрового интерфейса с двухсторонним обменом данными (включая данные о состоянии) можно использовать стандарты HART, Profibus, и Foundation fieldbus. Это означает, что позиционер можно настроить непосредственно на участке или дистанционно, через коммуникационные системы. Кроме того, по запросу, доступно вспомогательное оборудование (усилители, конечные переключатели и электромагнитные клапаны).

Статическая и динамическая герметичность:
Мы предлагаем динамическое уплотнение штока и статическое уплотнение крышки клапана в соответствии с параметрами давления и температуры на Вашей установке. При этом учитывается качество обработки поверхности штока и материал набивки сальника. Для предотвращения ошибок при сборке и обслуживании уплотнения крышки применяется её камерная конструкция. Для применения под высоким давлением используется самоподжимающаяся крышка. Это гарантирует, что клапан остается герметичным, независимо от уплотняющего момента на болтах крышки. Эти особенности конструкции обеспечивают невосприимчивость затвора к действию каких-либо боковых сил, что уменьшает образование протечек.

Универсальные дросселирующие узлы:
Они являются наиболее важными функциональными элементами, отвечающими за регуляцию давления и температуры. Перфорированные дроссельные узлы разрабатываются и изготавливаются таким образом, чтобы соответствовать заданным условиям потока и требуемому диапазону их изменений. Выбор способа впрыска воды зависит от разницы температур пара и охлаждающей воды. Для сфер применения, где уделяется повышенное внимание безопасности, на входе пара установлен грязевой фильтр. Это предотвращает попадание инородных тел и защищает от повреждений. Запатентованная конструкция поджатого седла клапана гарантирует его быстрое, экономичное и легкое обслуживание без помощи специальных инструментов.

Описание технологий

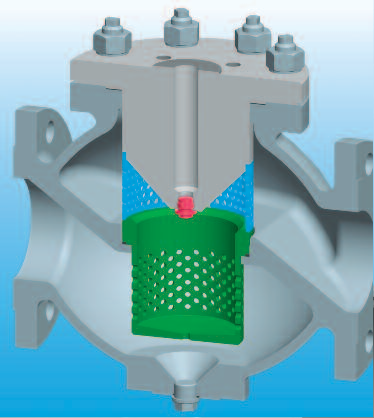

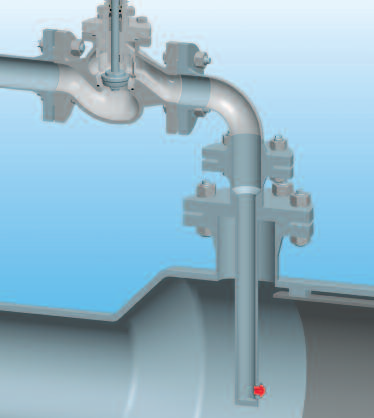

Однофазная форсунка (тип 596) Такой тип системы впрыска представляет собой простое средство охлаждения пере-гретого пара там, где имеется возмож-ность впрыска воды под достаточно высо-ким давлением и непрерывной подачи пара. Форсунка и регулирующий клапан на подаче охлаждающей воды (в данном случае ECOTROL®) в такой системе подбираются из соображений соответст-вия их производительностей. Диапазон регулирования до 1:3.	Мини-охладитель (тип 595) Мини-охладитель, в основе конструкции которого лежит однофазная форсунка, используется в редукционно-охладитель-ных установках, потребляющих малые количества впрыскиваемой воды. После первой ступени редуцирования давления пара вода впрыскивается внутрь полости перфорированной клетки, где вследствие сверхвысокой турбулентности потока соз-даются оптимальные условия для испаре-ния. При такой подаче охлаждающей воды корпус клапана (который в свою очередь может быть оборудован отверстием для сброса конденсата) предохраняется от прямого контакта с впрыскиваемой водой	Пароводяная форсунка (тип 598) Пароводяная форсунка – оптимальное решение в тех случаях, когда перепад температур между впрыскиваемой водой и острым паром чрезвычайно велик, давление подаваемой воды мало или при малых нагрузках пароохладителя. С помощью острого пара форсунка распыляет воду, используя принцип инжектора. Таким образом, даже без завихрения потока в перфорированном дросселирующем узле (плунжер-седло), может быть реализовано быстрое испарение воды на небольших участках.

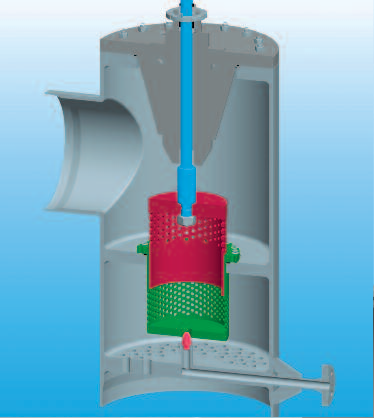

Угловой клапан для малых давлений Как правило, пар низкого давления дрос-селируется в непосредственной близо-сти от конденсатора. В этом случае корпус углового клапана конструктивно является продолжением трубопровода. Такая конструкция клапана используется при малых давлениях и больших расходах пара. Температура пара пони-жается посредством однофазной форсунки, установленной на выходе клапана.	Кольцевая форсунка Кольцевая форсунка идеально подходит для очень больших расходов острого пара и охлаждающей воды. Принцип её работы аналогичен принципу работы пароводяной форсунки. Отличие состоит в том, что здесь острый пар подается через перфорированный плунжер в кольцевую камеру. В этой камере пар активно взаимодействует с впрыски-ваемой водой (подача которой регули-руется клапаном охлаждающей воды), полностью испаряя её на выходе клапана.	Угловой клапан для малых давлений Как правило, пар низкого давления дрос-селируется в непосредственной близо-сти от конденсатора. В этом случае корпус углового клапана конструктивно является продолжением трубопровода. Такая конструкция клапана используется при малых давлениях и больших расходах пара. Температура пара пони-жается посредством однофазной форсунки, установленной на выходе клапана.

Спецификация
