Коммуникационные модули ControlLogix

Для подключения контроллера ControlLogix к промышленным сетям доступны коммуникационные модули. Несколько коммуникационных модулей в одном шасси позволяют маршрутизировать данные различных сетей. Возможна перетрансляция сообщений до восьми раз (расстояние в четыре шасси). Установка контроллера в шасси при этом не требуется.

Технические данные: 1756-TD003-EN

EtherNet/IP

Ethernet Industrial Protocol — открытый промышленный стандарт, поддерживающий как циклический, так и событийный обмен сообениями. При этом используется проверенные технологии и существующая инфраструктура.

  • Конфигурирование, сбор данных и управление в одной сети
  • Передача срочных данных без жесткого расписания
  • Совмещение с другими технологиями (например, видео по IP)
  • Возможно подключение к сети предприятия/интернет
  • Интегрированное управление перемещением и безопасность
Заказной номер Описание Канал Скорость Соединений CIP Соединений TCP/IP Осей CIP Motion
1756-EN2F Модуль связи Ethernet/IP медь 100 Mbps 256 128 8
1756-EN2T Модуль связи Ethernet/IP оптика 10/100 Mbps 256 128 8
1756-EN2TXT Модуль связи Ethernet/IP для ControlLogix XT медь 10/100 Mbps 256 128 8
1756-EN2TR Модуль связи Ethernet/IP со встроенным коммутатором 2х медь 10/100 Mbps 256 128 8
1756-EN3TR Модуль связи Ethernet/IP со встроенным коммутатором 2х медь 10/100 Mbps 256 128 128
1756-ENBT Модуль связи Ethernet/IP медь 10/100 Mbps 128 64
1756-EWEB Модуль веб-сервера медь 10/100 Mbps 128 64
1756-EN2TSC Модуль связи Ethernet/IP c IPSec VPN медь 10/100 Mbps 256 128 8
1756-EN2TP Модуль связи Ethernet/IP с PTP 2х медь 10/100 Mbps 256 128 8

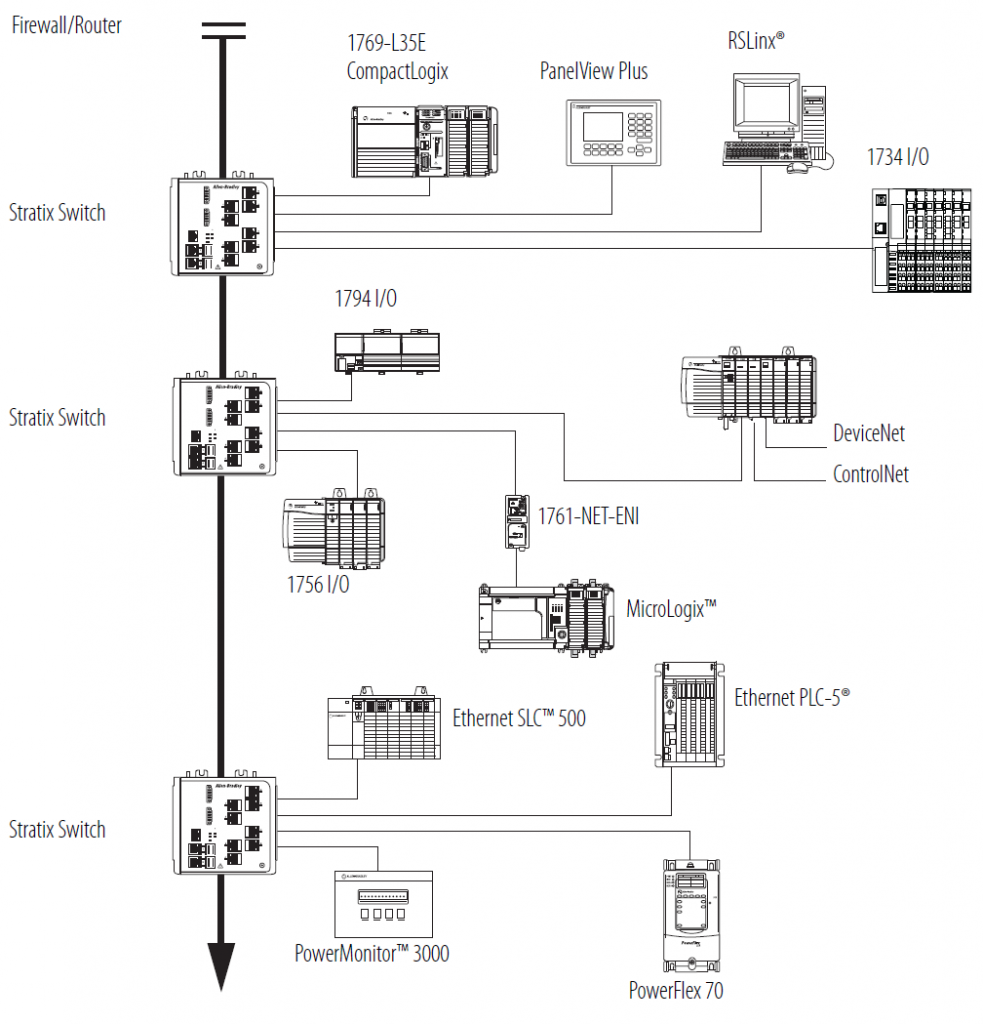

Пример конфигурации Ethernet/IP

ControlNet

Сеть ControlNet сочетает преимущества одноранговых сетей и сетей ввода вывода, одновременно обеспечивая гибкость и производительность.

  • Высокоскоростной обмен данных без задержек
  • Детерминированная доставка
  • Резервированный канал
  • Искробезопасность
  • Поддержка резервированных контроллеров
Заказной номер Описание Скорость Соединений Logix
1756-CN2 Модуль связи ControlNet, один канал 5 Mbps 128
1756-CN2R Модуль связи ControlNet, резервированный канал 5 Mbps 128
1756-CNB Модуль связи ControlNet, один канал 5 Mbps 64
1756-CNBR Модуль связи ControlNet, резервированный канал 5 Mbps 64
1756-CN2RXT Модуль связи ControlNet, резервированный канал, для ControlLogix XT 5 Mbps 128

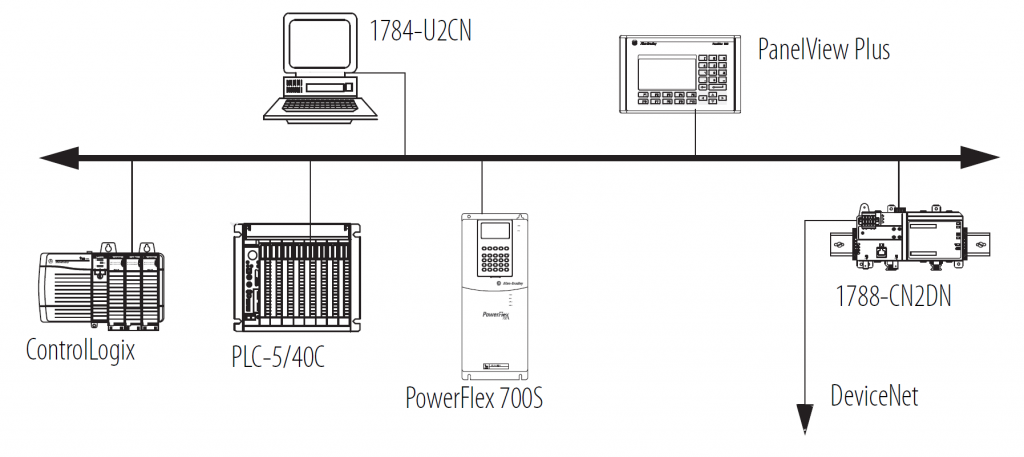

Пример конфигурации ControlNet

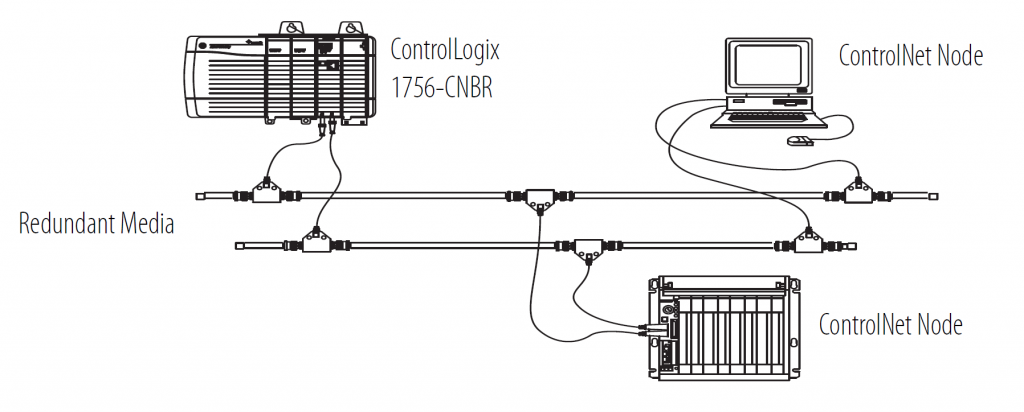

Пример конфигурации ControlNet с резервированием

DeviceNet

  • Подключение устройств нижнего уровня напрямую к контроллеру
  • Передача данных по необходимости
  • Диагностика и обнаружение неполадок
  • Меньше проводов и времени на наладку
Заказной номер Описание Скорость Количество узлов
1756-DNB Модуль DeviceNet 125kbps (500м макс.)
250kbps (250м макс.)
500kbps (100м макс.)
64

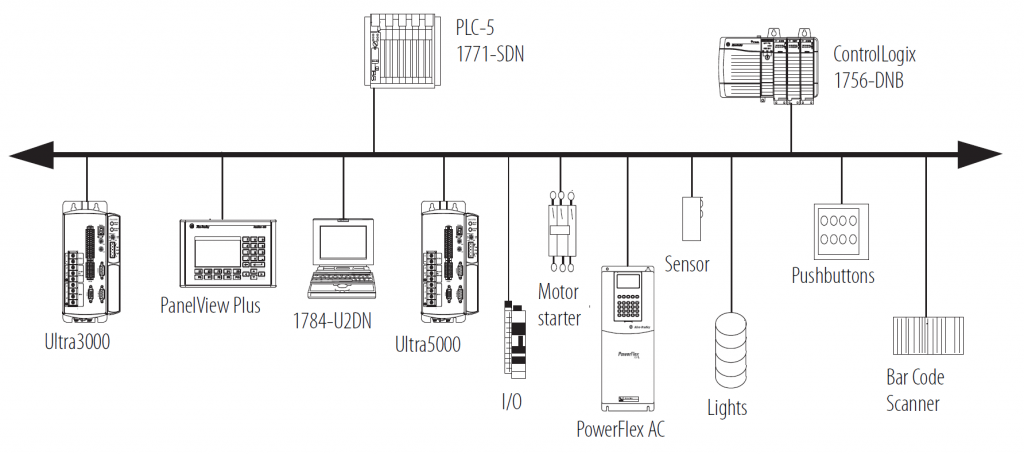

Пример конфигурации DeviceNet

DH+ и Remote I/O

Заказной номер Описание Скорость Соединений DH+ RIO
1756-DHRIO Модуль связи DH+/Remote I/O 57.6, 115.2, 230.4 kbps 32 только сканер
1756-RIO Модуль связи Remote I/O 57.6, 115.2, 230.4 kbps сканер или адаптер
1756-DHRIOXT Модуль связи DH+/Remote I/O, для ControlLogix XT 57.6, 115.2, 230.4 kbps 32 только сканер

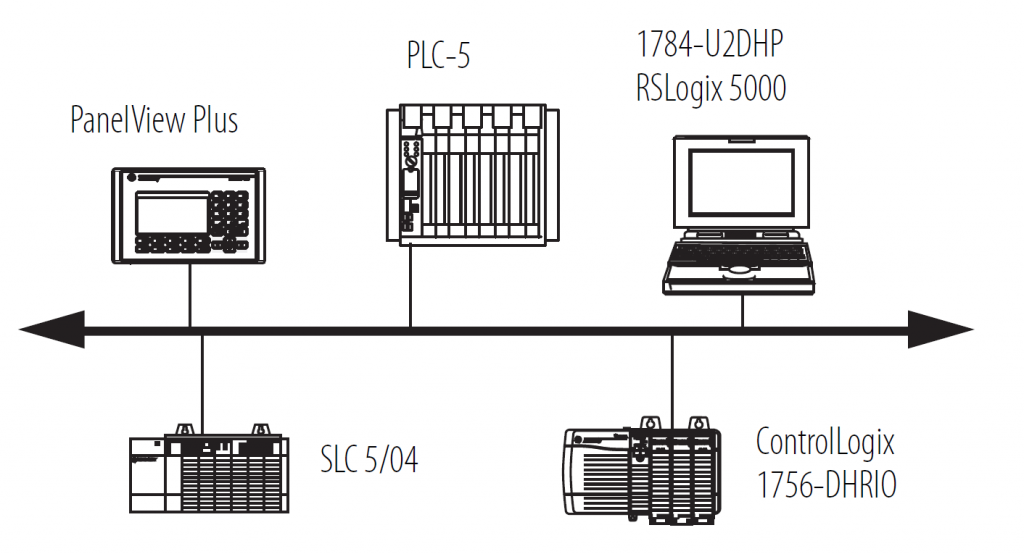

Пример конфигурации DH+

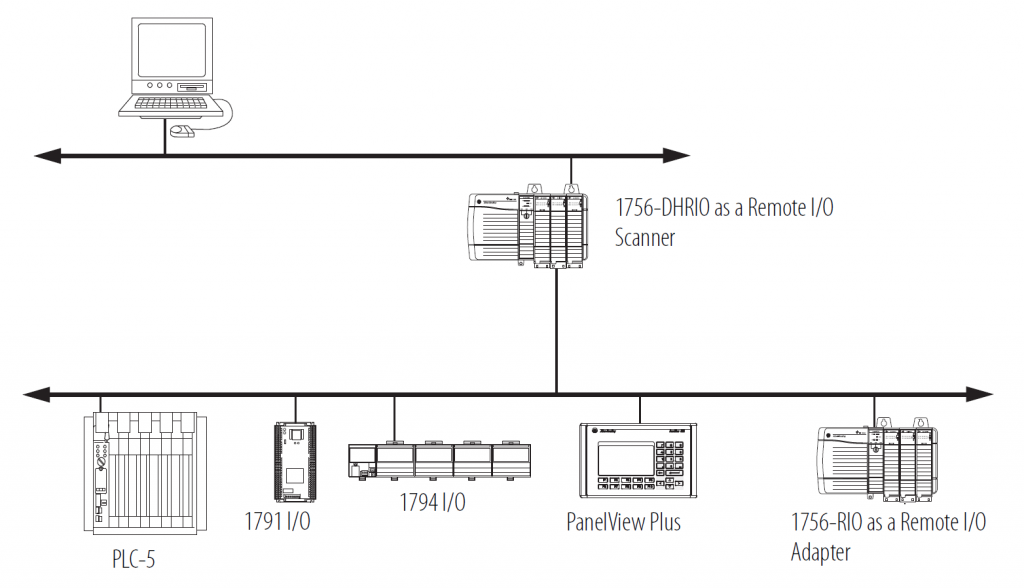

Пример конфигурации Remote I/O

FOUNDATION Fieldbus

Заказной номер Описание Скорость Портов H1
1757-FFLD2 Мост Fieldbus–Ethernet Fieldbus: 31.25 kbps
Ethernet: 10/100 Mbps
2
1757-FFLD4 4
1757-FFLDC2 Мост Fieldbus–Controlnet Fieldbus: 31.25 kbps
Controlnet: 5 Mbps
2
1757-FFLDC4 4

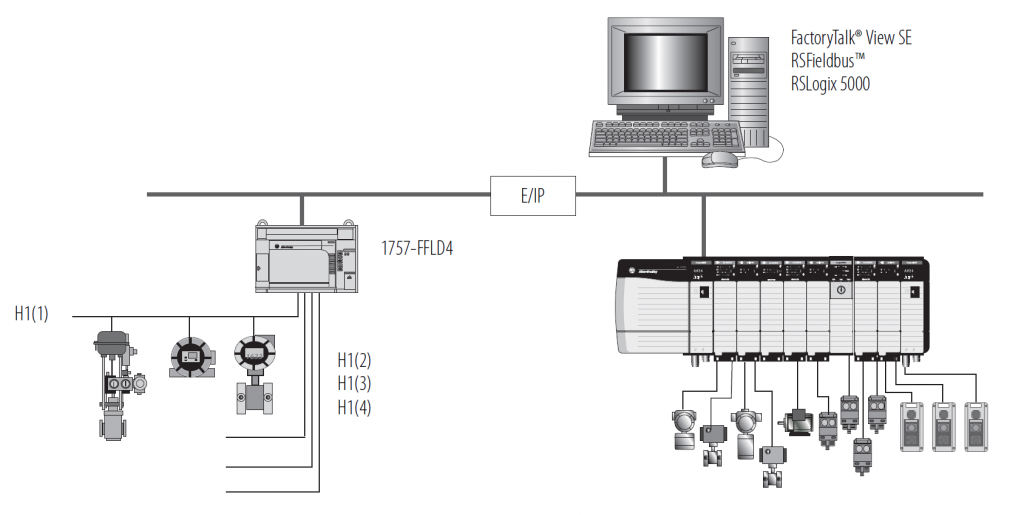

Пример конфигурации Fieldbus
