1715 Redundant I/O

Для резервирования точек ввода-вывода используйте систему 1715 Redundant I/O. Это позволит обеспечить отказоустойчивость за счет дублированных модулей ввода-вывода. Система Redundant I/O подключается к ControlLogix посредством двойной связи Ethernet/IP через коммуникационный модуль 1756-EN2TR. Модули ввода-вывода 1715 обеспечивают диагностику состояния и поддерживают горячую замену. Возможно применение в контурах управления SIL2 (failsafe в одиночной конфигурации, fault tolerant в двойной).

Заказной номер Описание
1715-AENTR Модуль Ethernet адаптера
1715-IB16D Модуль 16 дискретных входов
1715-IF16 Модуль 16 аналоговых входов
1715-OB8DE Модуль 8 дискретных выходов
1715-OF8I Модуль 8 аналоговых выходов
1715-A2A Цоколь с 2 слотами для адаптера
1715-A3IO Цоколь с 3 слотами для ввода-вывода
1715-TASIB16D Клеммная сборка для 16 DI каналов в одиночной конфигурации
1715-TADIB16D Клеммная сборка для 16 DI каналов в двойной конфигурации
1715-TASOB8DE Клеммная сборка для 8 DO каналов в одиночной конфигурации
1715-TADOB8DE Клеммная сборка для 8 DO каналов в двойной конфигурации
1715-TASIF16 Клеммная сборка для 16 AI каналов в одиночной конфигурации
1715-TADIF16 Клеммная сборка для 16 AI каналов в двойной конфигурации
1715-TASOF8 Клеммная сборка для 8 AO каналов в одиночной конфигурации
1715-TADOF8 Клеммная сборка для 8 AO каналов в двойной конфигурации
1715-N2L Слотовая заглушка высокая
1715-N2S Слотовая заглушка низкая
1715-C2 Удлинитель задней шины 2м

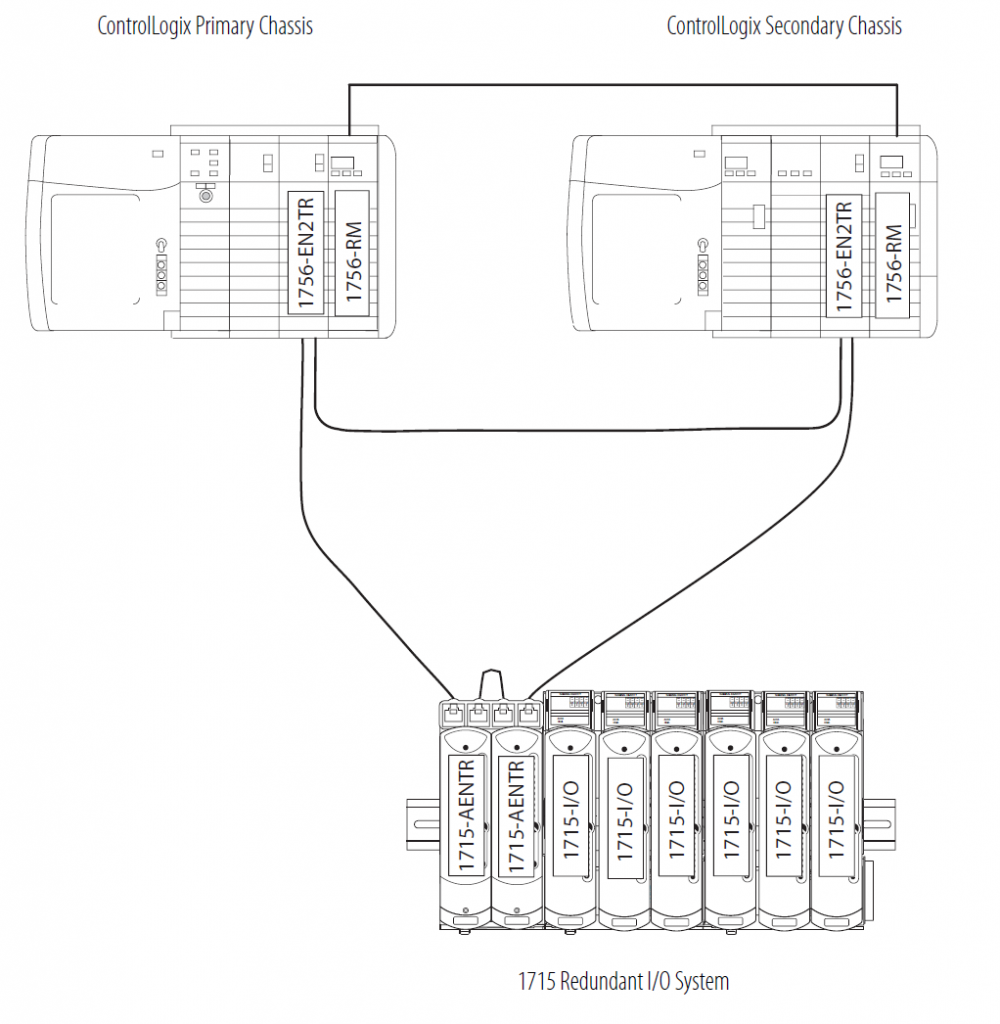

Пример конфигурации

1756-1715

Документация
