Распределенные системы управления
PlantPAx – это масштабируемая платформа, обеспечивающая гибкость для разработки АСУТП под любые задачи. Расширяет стандартные функции распределенных систем управления (DCS) возможностями Интегрированной Архитектуры.
Брошюра: PROCES-BR001-RU
Selection Guide: PROCES-SG001-EN
Reference Manual: PROCES-RM001-EN
Infrastructure Configuration: PROCES-UM001-EN
Integrate Endress+Hauser Instruments: PROCES-SG003-EN
Application Configuration: PROCES-UM003-EN
Verification and Troubleshooting: PROCES-UM004-EN
Образы виртуальных машин

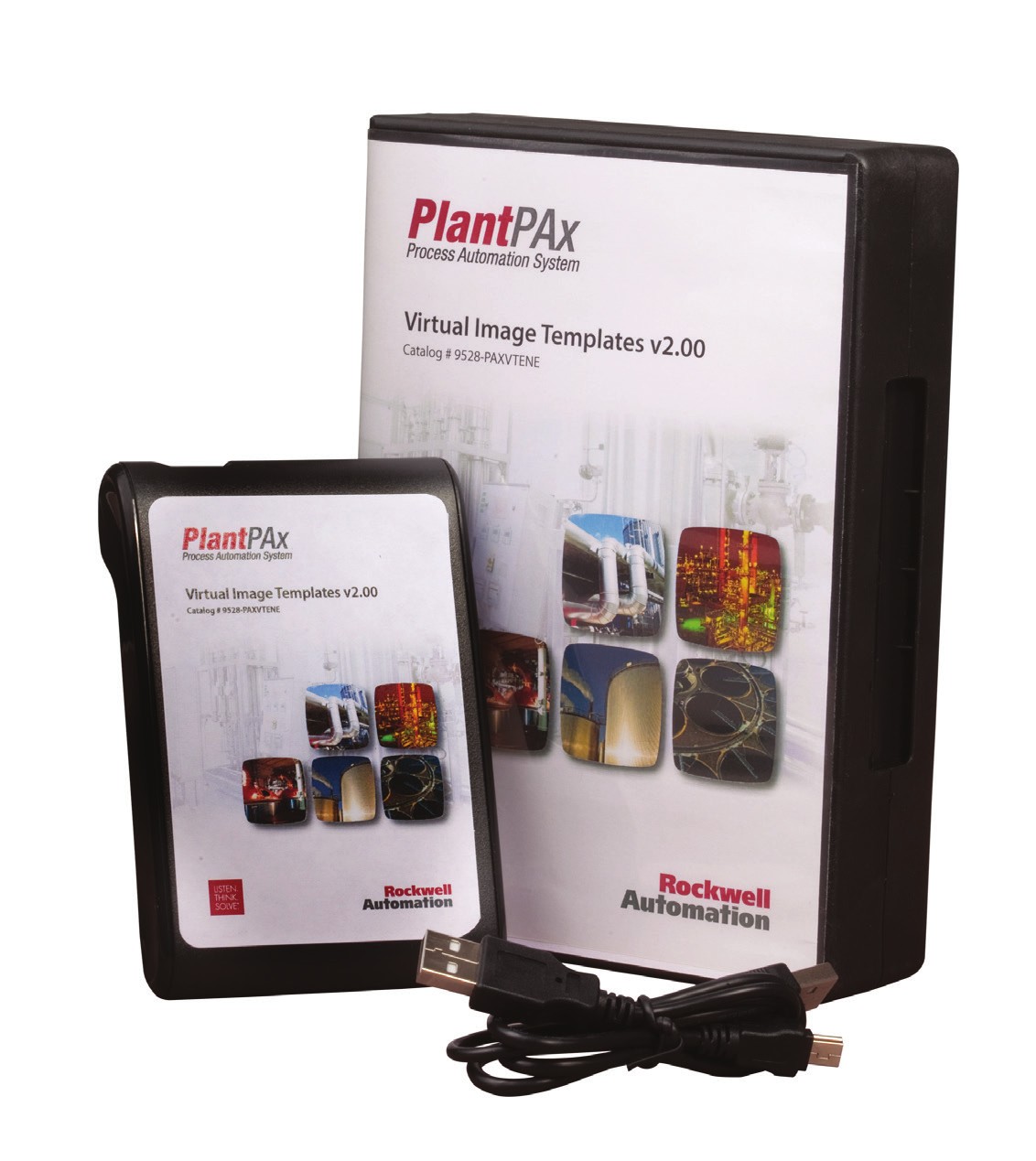

Для того, чтобы соответствовать растущей популярности виртуальных окружений в промышленности, Rockwell Automation предлагает новый способ развертывания системы управления PlantPAx. Виртуальные шаблоны PlantPAx – это сконфигурированные, готовые к использованию образы виртуальных машин на USB диске. Образы распространяются в открытом формате, официально поддерживаются и протестированы для работы с VMware vSphere. Примеры образов:
- Инженерная станция (EWS): содержит программное обеспечение для конфигурирования управляющих устройств и визуализации
- Станция оператора (OWS): программное обеспечение для визуализации и управления техпроцессом
- Сервер АСУТП (PASS): Обеспечивает разрешение имен, сопоставление компьютеров и предоставляемых ими сервисов, центральное управление данными в системе. Кроме того, может выполнять роль сервера данных, графики и тревог.
Готовые к использованию шаблоны виртуальных образов снижают затраты на внедрение, упрощают модернизацию и повышат масштабируемость.
Преимущества использования виртуализации
Стоимость | Среди главных причин для использования виртуальных систем – экономичность. При грамотном подходе возможно снижение затрат не только на аппаратное обеспечение, но и на обслуживающий персонал и даже электроэнергию. |
Производительность | Зачастую выделенные сервера используют не более 20% своих вычислительных возможностей. Виртуализация позволяет более эффективно нагрузить сервер разными задачами, освобождая другие машины. |
Обслуживание | Большинство систем виртуализации имеют встроенные инструменты для удаленного администрирования, позволяющие с легкостью контролировать состояние и конфигурировать множество серверов. |
Восстановление при аварии | Виртуализация оеспечивает набор функций, повышающих деступность сервисов. В случае сбоя виртуальной машины она открывается на другом сервере. Упрощается распределение нагрузки. Популярны функции резервного копирования – “снимки” виртуальных машин со всеми данными. При использовании физических компьютеров резервное копирование и восстановление требует бОльших затрат. |
Количество точек отказа | Одно из основных преимуществ виртуализации – возможность масштабирования системы добавлением новых серверов. |
Информационная безопасность | Можно использовать общий план ИБ для всех виртуальных машин, вместо адаптирования под индивидуальные особенности аппаратного обечпечения. |
Возможности масштабирования | Добавление сервера или увеличение памяти, количества процессоров в виртуальном окружении осуществляется в несколько нажатий кнопок. Сервер готов к работе через несколько минут. В то время как добавление физического сервера – это покупка, ожидание поставки, выделение места в стойке, подключение и т.д. |
Миграция | Существуют утилиты по виртуализации существующих физических машин. |
Virtualization User Manual: 9528-UM001-EN
Redundancy in a Virtual Environment: GMSN-SP012-EN
Библиотека технологических объектов
Используйте пользовательские инструкции и дисплейные элементы в составе PlantPAx Process Objects Library, чтобы создавать масштабные приложения с богатым функционалом и предсказуемой производительностью.
