DH-485 – проприетарный протокол промышленной сети Allen-Bradley, использующий стандарт передачи данных RS-485. DH-485 поддерживает подключание до 32 устройств, таких как контроллеры SLC 500 и MicroLogix 1000, графические панели оператора и ПК. Сеть DH-485 состоит из шины DH-485 со вспомогательными сегментами DF1. Связь компьютера с узлами сети DH-485 осуществляется с помощью ПО RSLinx.

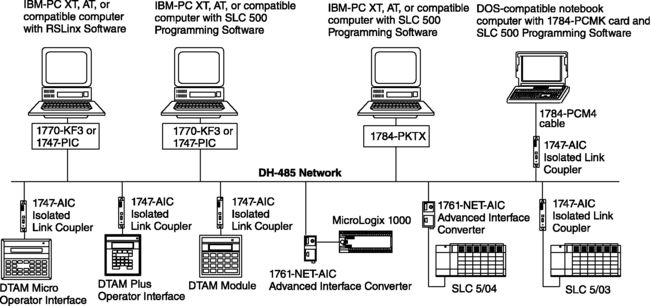

Пример конфигурации DH-485
Устройства с интерфейсами DH-485
- 1784-PKTX, 1784-PKTXD – коммуникационная плата для ПК
- 1747-AIC – изолирущий разветвитель
- 1747-UIC – переходник USB/DH-485
- 1746-BAS – программируемый модуль для SLC 500
- 1747-KE – коммуникационный модуль для SLC 500
- 1761-NET-AIC – переходник DH-485/RS-232
Installation manual: 1770-UM022-EN
